Banc d'essai de pression BO30-2CV/250L

de longevitéde fuitemanuel

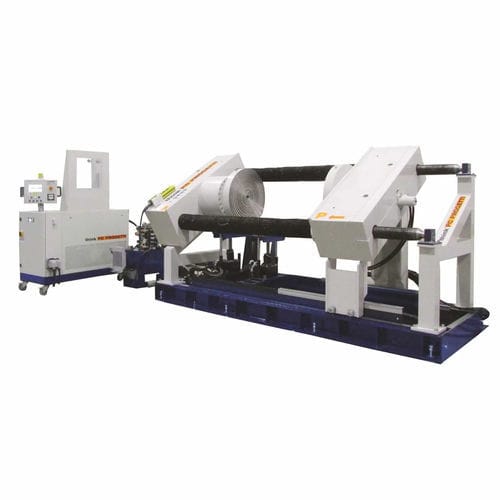

Banc d'essai horizontal avec un système de serrage combiné : joint radial interne + dispositif de serrage par pression. Le pont de réaction mobile est déplacé par deux colonnes vissées qui assurent l'absence totale de forces externes sur le corps de la vanne et un cylindre hydraulique effectue le serrage par pression avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Au sous-sol, un réservoir d'eau est installé comme réservoir d'eau pour les procédures d'essai. Un ensemble complet de débitmètres peut être installé (voir option) pour effectuer des tests d'étanchéité de siège sur les vannes de contrôle. L'installation est contrôlée par le skid de pressurisation SKA-100 FORCE DE RÉACTION : 250 TON (10% de serrage minimum) (voir tableau des limites de travail) DISPOSITION DES COLONNES : 30° LONGUEUR DE VANNE MAX : 1600mm LONGUEUR DE VANNE MIN : 0 mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1150mm Hauteur des axes d'écoulement : 950mm VAISSEAU D'EAU DU SOUS-SOL : 400 Litres ÉLÉVATEUR : 2x5 TONNES TYPE DE VANNE : BW, SW, RF, RJ STYLE DE CLAMPAGE : radial intérieur & pressage - combiné DIMENSIONS (MECH) : 3375(L) x 1625(P) x 1627(H)
