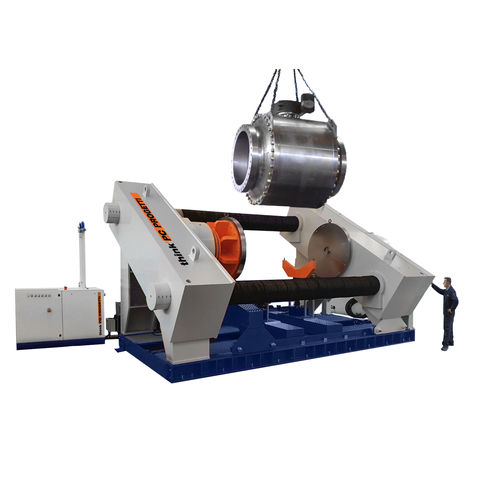

Banc d'essai de pression BO30-2CV/3000

de fuitede longevitécontrôlé par PLC

Banc d'essai horizontal avec style de serrage COMBINÉ. Les deux styles sont disponibles : Bouchons d'alésage et serrage par presse proportionnelle. Puissance de réaction maximale de 3000 TON. Le sous-sol est équipé de deux chariots élévateurs, capables de supporter des soupapes jusqu'à 120 tonnes. Le pont de réaction mobile est déplacé par deux colonnes vissées (à 30° du sol) qui assurent l'absence totale de forces externes sur le corps de la vanne dans le cas du style de serrage "bouchons d'alésage". Un vérin hydraulique installé sur le pont fixe permet de tester les vannes à brides, en modulant proportionnellement l'effort de serrage. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues Le banc d'essai est conçu pour être inséré dans une fosse d'essai entourée d'un périmètre de sécurité blindé à l'épreuve des balles, où toutes les sources dangereuses sont confinées dans une protection bubker, tandis que le contrôle est situé en dehors de la zone dangereuse (bunker actif). L'installation est contrôlée par le skid de pressurisation SKA-1000. Le système est contrôlé par un automate électronique et un terminal LCD à écran tactile. Une procédure logicielle guide l'opérateur à travers la procédure de test dans une séquence étape par étape. Les opérateurs peuvent répéter ou sauter des tests individuels selon leur convenance. Un rapport de test peut être imprimé sous forme de ticket directement par le terminal LCD. Tous les paramètres de test peuvent être insérés par le terminal LCD à écran tactile. L'automate peut être connecté à un PC sous Windows pour l'enregistrement des données et l'impression des formes d'onde, pour cataloguer rapidement tous les produits dans une base de données et les numériser par code-barres ou code QR.
