Variateur de fréquence analogique VFD/SCR

monophasépour lutte anti-vectorielleavec interface analogique

Présentation

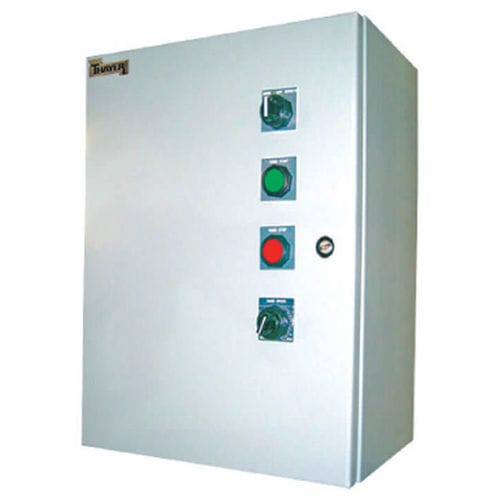

Thayer Scale fabrique des coffrets de commande industriels certifiés pour les marchés américain et canadien via le UL Panel Shop Program. Lorsque les centres de commande moteurs (MCC) existants sont pleins ou ne peuvent pas accueillir d'entraînements supplémentaires, Thayer Scale propose des Power Control Assemblies (PCA) autonomes qui convertissent l'alimentation CA standard en sorties CA ou CC réglables pour un contrôle précis des alimentateurs et convoyeurs.

Types d'entraînement clés / appareils pris en charge

• Moteurs DC à aimant permanent ou à enroulement série/shunt
• Moteurs AC adaptés aux variateurs (inverter-duty)
• Entraînements électromagnétiques utilisés avec des alimentateurs à plateau vibrants

Chaque PCA Thayer Scale comprend

• Disjoncteur externe conforme au code (selon exigence de l'alimentation)
• Protection des circuits dérivés (fusibles)
• Logique d'interverrouillage pour prendre en charge divers modes de fonctionnement
• Barette de connexion pour l'alimentation utilisateur, et le câblage d'entrée/sortie
• Variateur de vitesse réglable (VFD, SCR, régulateur de tension)
• Composants nécessaires pour compléter un package de contrôleur d'entraînement analogique de base

Options de personnalisation

• Construction sur châssis pouvant être installée dans un panneau ou enfermée pour montage sur site
• Poste opérateur local ou à distance
• Interface de niveau dispositif Ethernet/IP (VFD uniquement)

Applications courantes

• Alimentateurs à bande peseuse
• Alimentateurs à vis
• Alimentateurs perte-de-poids
• Alimentateurs volumétriques
• Alimentateurs à plateau vibrant électromagnétiques (avec contrôleurs PCA-VIB)

Configurations PCA disponibles

• Systèmes AC à variation de fréquence (VFD) : Appareil contrôlé — moteurs AC inverter-duty ; Type de sortie — sortie AC à fréquence réglable ; Applications typiques — alimentateurs à bande peseuse, alimentateurs à vis, alimentateurs perte-de-poids, alimentateurs volumétriques ; Méthode de contrôle de vitesse — variateur de fréquence (VFD) ; Performances basse vitesse — commande vectorielle sans capteur ; Interface opérateur — poste local ou distant disponible ; Communications — Ethernet/IP disponible ; Options d'installation — montage sur châssis ou coffret pour montage sur site ; Certification UL — UL Panel Shop Program.
• Systèmes d'entraînement packagés SCR : Appareil contrôlé — moteurs DC à aimant permanent et à enroulement shunt ; Type de sortie — sortie DC réglable ; Applications typiques — rétrofits d'alimentateurs existants, applications d'entraînement DC legacy, contrôle précis de la vitesse ; Méthode de contrôle de vitesse — contrôleur SCR ; Performances basse vitesse — excellentes caractéristiques de couple à basse vitesse ; Interface opérateur — poste local ou distant disponible ; Communications — N/A ; Options d'installation — montage sur châssis ou coffret pour montage sur site ; Certification UL — UL Panel Shop Program.
• Contrôleurs PCA-VIB : Appareil contrôlé — alimentateurs à plateau vibrants électromagnétiques ; Type de sortie — tension AC régulée et réglable ; Applications typiques — alimentateurs vibrants électromagnétiques et plateaux ; Méthode de contrôle de vitesse — régulateur de tension ; Performances basse vitesse — contrôle précis de l'amplitude de vibration ; Interface opérateur — potentiomètre manuel ou signal de commande externe ; Communications — N/A ; Options d'installation — coffret fermé (ou châssis ouvert selon spécification) ; Certification UL — UL Panel Shop Program.

Modèles disponibles (exemples)

• PCA-VIB-120 : 0–110 VAC
• PCA-VIB-240 : 0–220 VAC
• PCA-115 (SCR) : 1/4–1 HP (typique)
• PCA-230 (SCR) : 1/2–2 HP (typique)

Caractéristiques

• Sortie à fréquence réglable
• Commande vectorielle sans capteur pour améliorer le couple à basse vitesse
• Coffret complet avec dispositif de coupure et protection des circuits
• Installation et configuration simplifiées
• Intégration facile avec les commandes des alimentateurs
• Compatible avec les fabricants d'entraînements préférés du client si nécessaire
• Disponible avec Allen-Bradley, SEW ou d'autres entraînements spécifiés par le client répondant aux normes Thayer

Spécifications techniques détaillées (sélectionnées)

• Systèmes VFD : Utilisation principale — contrôle de vitesse variable pour moteurs AC utilisés sur alimentateurs peseurs, alimentateurs à vis et alimentateurs volumétriques. Type moteur/entraînement — moteurs à induction AC inverter-duty. Alimentation d'entrée — 100-120V, 200-240V ou 380-480V selon le variateur sélectionné. Type de sortie — sortie AC à fréquence réglable. Plage de puissance — 0,37–11 kW (0,5–15 HP) selon le variateur et l'application. Fréquence de sortie — 0–400 Hz. Courant de sortie — dépend de l'application. Méthode de contrôle — clavier intégré, potentiomètre local, E/S configurables, signaux analogiques. Signal de vitesse à distance — ±10V, 0–10V, 4–20 mA. Commandes opérateur — clavier intégré avec afficheur, voyants LED, potentiomètre local. Communications — Ethernet/IP et autres protocoles industriels. Options d'enveloppe — IP20/NEMA 1, IP55/NEMA 12, IP66/NEMA 4X selon le variateur. Certifications — UL Panel Shop Program.
• SCR / PCA à sortie CC : Utilisation principale — contrôle de vitesse variable pour moteurs DC à aimant permanent et à enroulement shunt. Type moteur/entraînement — moteurs DC à aimant permanent ou shunt. Alimentation d'entrée — 115 VAC ou 230 VAC monophasé. Type de sortie — sortie tension DC réglable. Plage de puissance — PCA-115 : 1/4–1 HP ; PCA-230 : 1/2–2 HP. Courant de sortie — dépend de l'application. Méthode de contrôle — potentiomètre de vitesse manuel ou signal de courant à distance. Signal de vitesse à distance — 1–5 mA ou 4–20 mA. Commandes opérateur — Main/Distance, réglage de vitesse manuel, démarrage/arrêt. Options d'enveloppe — coffret mural NEMA 4 ou 4X ou châssis ouvert. Composants inclus — contrôleur SCR, interrupteur de coupure verrouillable, démarreur moteur, composants associés. Certifications — UL Panel Shop Program. Remarques — consulter l'usine pour des tensions d'entrée supérieures.
• Contrôleurs PCA-VIB : Utilisation principale — commande des alimentateurs à plateau vibrants électromagnétiques. Type moteur/entraînement — moteurs vibrants électromagnétiques pour plateaux. Alimentation d'entrée — 120 VAC ou 240 VAC selon le modèle. Type de sortie — sortie AC régulée et réglable. Plage de puissance — PCA-VIB-120 : 2500 W ; PCA-VIB-240 : 5000 W. Courant de sortie — 0,2–15 A. Méthode de contrôle — potentiomètre de vitesse manuel ou signal externe de vitesse. Signal de vitesse à distance — signal programmable en courant ou tension. Commandes opérateur — Main-Off-Remote, réglage de vitesse manuel, démarrage/arrêt, arrêt d'urgence. Options d'enveloppe — châssis ouvert ou style enfermé. Composants inclus — disjoncteur verrouillable, fusibles de protection, contrôleur, démarreur moteur. Climatique — 0–45°C, 5–95% non condensant, jusqu'à 1000 m d'altitude. Certifications — UL Panel Shop Program.

caractéristiques / spécifications techniques

• Usages principaux : Contrôle de vitesse variable pour alimentateurs (bande peseuse, vis, perte-de-poids, volumétriques) et alimentateurs à plateau vibrants
• Types d'entraînements pris en charge : VFD (AC inverter-duty), SCR (CC), régulateur de tension (vibratoire)
• Plages d'alimentation d'entrée : VFD — 100–120V, 200–240V, 380–480V (selon le variateur) ; SCR — 115VAC ou 230VAC monophasé ; PCA-VIB — 120VAC ou 240VAC
• Types de sortie : AC fréquence réglable (VFD), tension DC réglable (SCR), AC régulée et réglable (PCA-VIB)
• Exemples de plages de puissance : VFD — 0,37–11 kW (0,5–15 HP) ; PCA-115/230 — 1/4–2 HP ; PCA-VIB — 2500 W / 5000 W
• Signaux de vitesse à distance pris en charge : ±10V, 0–10V, 4–20mA, 1–5mA (varie selon la configuration)
• Méthodes de contrôle : clavier intégré, potentiomètre local, E/S configurables, signaux analogiques, potentiomètre manuel, Main/Remote
• Communications : Ethernet/IP disponible pour les systèmes VFD ; autres protocoles industriels selon besoin
• Options d'enveloppe : montage sur châssis, coffrets pour montage sur site, NEMA 4 / 4X, IP20/NEMA1, IP55/NEMA12, IP66/NEMA4X (dépend du variateur)
• Composants inclus : coupure externe, protection des circuits (fusibles), logique d'interverrouillage, barette de connexion, contrôleur d'entraînement, démarreur moteur, protections
• Environnement : fonctionnement typique 0–45°C, 5–95% non condensant (exemple PCA-VIB), altitude jusqu'à ~1000 m (selon variateur)
• Certifications : UL Panel Shop Program
