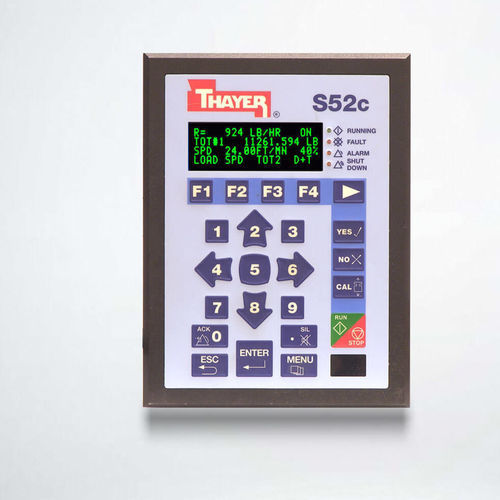

Contrôleur de système de dosage à perte de poids S52c

Aperçu
Le contrôleur S52c pour bande peseuse et applications Loss-In-Weight offre une mise en service, une étalonnage et une maintenance simplifiés via un menu intuitif. Des contrôles logiciels intégrés limitent les erreurs opérateur et facilitent la mise en route.

Fonction
Le S52c pilote et supervise le débit de matière sur des systèmes à bande peseuse et des alimentateurs Loss-In-Weight en mesurant la charge et la vitesse. Le poids est traité en masse par longueur et la vitesse en longueur par temps afin d'assurer un contrôle continu du débit cible ou du point de consigne. En mode Loss-In-Weight, le contrôleur calcule le débit instantané et les totaux cumulés à partir de la variation de poids de l'alimentateur. L'entrée vitesse permet le contrôle volumétrique, la logique de remplissage et la compensation des perturbations. Les données de fonctionnement s'affichent localement et peuvent être transmises via fieldbus.

Modes clés / Applications

• Contrôleur de bande peseuse
• Contrôleur d'alimentation Loss-In-Weight
• Contrôleur de lots
• Compatible avec cellules de charge jauge de contrainte et LVDT

Alimentation électrique

• Tension : 120–240 VAC
• Fréquence : 50–60 Hz
• Phase : monophasé
• Consommation : < 43 W
• Protection : fusible

Exigences environnementales

• Classification de zone : non dangereuse
• Température de fonctionnement : -10 à +65 °C (14 à 149 °F)
• Humidité opérationnelle : 10 à 90 % sans condensation
• Température de stockage : -20 à +85 °C (-4 à 185 °F)
• Humidité de stockage : 5 à 95 % sans condensation
• Altitude opérationnelle : jusqu'à 2000 m
• Altitude de stockage : jusqu'à 3000 m (70 kPa)
• Refroidissement : convection naturelle
• Degré de pollution : 2

Exigences dimensionnelles standard

• Châssis ouvert : IP23, H 8,0" x L 6,0" x P 4,5" (203,2 x 152,4 x 114,3 mm)
• Enclos : IP66, H 11,81" x L 9,84" x P 5,91" (300 x 250 x 150 mm)

Homologations

• Underwriters Laboratories : UL File #E208487

Spécifications d'entrée/sortie standard

• Entrée analogique : 2 fils alimentés en boucle, 4–20 mA typ. (30 mA max) ; impédance 169 Ω ; chute de tension 3,38 V typ. (5,1 V max) ; résolution 22 bits ; AI-1 programmable
• Sortie analogique : 4–20 mA isolée vers 750 Ω max, sourcing ; conformité +24 VDC ; plage 0–24 mA ; résolution 16 bits ; AO-1 programmable
• Entrées numériques : contacts secs ; sourcing +12 VDC avec courant de sink ≥10 mA ; DI-DS état d'entraînement ; DI-1/2/3 programmables
• Sorties numériques : relais isolés DO-1/2 Form A (programmables) ; DO-3 Form A relais à état solide 240 VAC/VDC, 100 mA max ; sorties totaux à distance Form A relais à état solide 240 VAC/VDC, 100 mA max

Caractéristiques / Données techniques

• Modèle : S52c
• Types de produit : contrôleur de bande peseuse, contrôleur d'alimentation Loss-In-Weight, contrôleur de lots
• Cellules prises en charge : jauge de contrainte et LVDT (et capteurs de vitesse)
• Alimentation : 120–240 VAC, 50/60 Hz, monophasé, <43 W
• Options d'enveloppe : châssis ouvert IP23 ou boîtier IP66
• Plage de fonctionnement : -10 à +65 °C ; stockage -20 à +85 °C
• Altitude : opérationnelle jusqu'à 2000 m ; stockage jusqu'à 3000 m
• E/S : 4–20 mA analogiques, AI alimentée en boucle, E/S numériques contact sec, sorties relais et SSR isolées
• Refroidissement : convection naturelle
• Homologation : UL File #E208487
