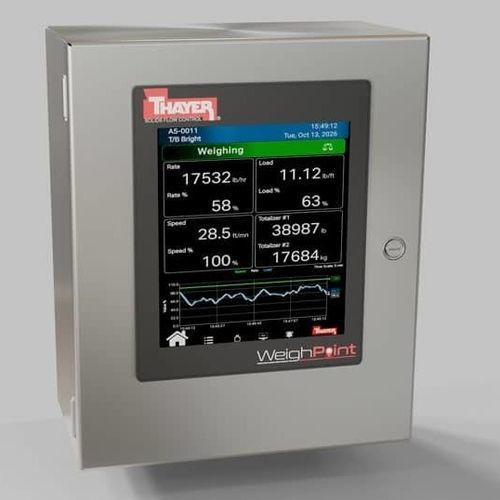

Indicateur de pesage numérique WeighPoint®

avec afficheur graphique LCDavec écran tactileencastrable

Vue d'ensemble du produit
Le WeighPoint® Integrator de Thayer Scale est un intégrateur de pesage encastrable à double processeur avec interface HMI tactile couleur 8 pouces, conçu pour un fonctionnement continu en environnements industriels sévères. Sa conception modulaire facilite la planification d'installation et l'accès opérateur à distance via PC ou appareil mobile. Les options de communication comprennent MODBUS/TCP, Ethernet/IP et Profinet. Un module de pesage monté sur le terrain réalise une numérisation haute résolution de la charge et de la vitesse et communique avec le module principal via CANBus pour garantir la fidélité des données. L'architecture à double processeur sépare l'affichage des tâches de contrôle temps réel pour une exploitation stable. Le système est destiné aux applications de pesage sur convoyeur et bande et s'intègre aux balances à bande RF et alimentateurs peseurs de Thayer Scale pour des performances de pesage optimisées.

Capacités innovantes WeighPoint®

• Interface opérateur graphique et tactile 8 pouces intuitive pour une navigation et un pilotage efficaces
• Paramétrage de l'affichage et des rapports, y compris tendances en temps réel, pour le suivi des procédés
• Architecture double processeur pour une réactivité améliorée et des communications plus stables
• Choix modernes de processeur et matériel pour réduire le risque d'obsolescence
• Suite améliorée d'algorithmes propriétaires de pesage et de contrôle pour une mesure précise des matériaux
• Disponible en plusieurs configurations pour s'adapter aux architectures de contrôle préférées
• Conçu pour supporter les développements Industrie 4.0, notamment la maintenance prédictive et l'analytique cloud
• Fonctions de gestion de sécurité avancées

Principales caractéristiques de conception du WeighPoint® Integrator

• Configurations modulaires pour répondre à des exigences d'installation variées
• Interface conviviale donnant accès à la bibliothèque d'algorithmes et fonctions de Thayer Scale
• Écran tactile couleur 8 pouces (203,2 mm) lumineux (1024 x 768, XGA) offrant une grande visibilité
• Plage de température de fonctionnement : -20 à 60 °C (stockage : -30 à 70 °C)
• Verre de sécurité stratifié 4 mm sans Teflon™ ; compatible avec protecteur anti-reflet installé par l'utilisateur
• Unité principale à double processeur décharge le contrôle temps réel vers un cœur séparé tout en conservant des performances d'affichage élevées
• Accès à des flux de données faiblement amortis pour optimiser le contrôle des procédés
• Prend en charge jusqu'à quatre cellules de charge (jauges de contrainte ou LVDT)
• Prend en charge capteurs de vitesse : codeur incrémental, roue dentée ou accéléromètre
• Module de pesage monté sur le terrain fournissant une numérisation haute résolution de la charge et de la vitesse
• Convertisseur A/N 24 bits
• Système d'exploitation temps réel
• Modules d'extension disponibles pour capacités I/O supplémentaires
• Multiples interfaces fieldbus pour la connectivité aux systèmes de supervision hôtes
• Info-bulles des paramètres de programmation pour faciliter la mise en service
• Journaux et rapports diagnostics configurables par l'utilisateur, incluant enregistrements système automatiques et historiques d'événements

Caractéristiques / Spécifications techniques

• Nom du modèle : WeighPoint® Integrator
• Écran : écran tactile couleur 8 pouces (203,2 mm), 1024 x 768 (XGA)
• Verre de sécurité tactile : stratifié 4 mm sans Teflon™
• Température de fonctionnement : -20 °C à 60 °C (stockage : -30 °C à 70 °C)
• Processeur : unité principale à double processeur (cœur séparé pour le contrôle temps réel)
• Numérisation de la balance : module de pesage monté sur le terrain avec numérisation haute résolution de la charge et de la vitesse
• Communication balance-vers-principal : CANBus
• Conversion A/N : convertisseur A/N 24 bits
• Prise en charge des cellules : jusqu'à 4 cellules de charge (jauges de contrainte ou LVDT)
• Prise en charge des capteurs de vitesse : codeur incrémental, roue dentée ou accéléromètre
• Communications : MODBUS/TCP, Ethernet/IP, Profinet (et autres options fieldbus)
• Système d'exploitation : système d'exploitation temps réel
• Installation : HMI encastrable ; configurations modulaires et modules d'extension pour I/O supplémentaires
• Accès à distance : interface opérateur accessible via PC ou appareil mobile
• Applications prévues : pesage sur convoyeur et bande ; intégration avec les balances à bande RF et alimentateurs peseurs de Thayer Scale
