Convertisseur numérique ISO7741

de communicationde signaltension / courant

Présentation du produit
Le ISO7741 est un isolateur numérique 4 canaux assurant une séparation galvanique des E/S CMOS/LVCMOS. Chaque canal utilise des tampons d'entrée et de sortie séparés par une barrière d'isolation capacitive double en SiO2. La famille inclut des variantes à isolation basique et renforcée (conformes aux normes EN/UL) et des options d'état de sortie par défaut (sortie par défaut haute ou suffixe F = sortie par défaut basse). Des broches enable permettent de mettre les sorties en haute impédance pour les architectures multi-maîtres et de réduire la consommation.

Principales caractéristiques (résumé)

• Débit maximal : 100 Mbps
• Barrière d'isolation avec durée de vie projetée >30 ans à 1500 VRMS
• Classes d'isolation jusqu'à 5000 VRMS (DW) et 3000 VRMS (DBQ) selon variante
• Capacité de surtension (VIOSM) jusqu'à 12,8 kV sur certaines variantes
• CMTI typique ~±100 kV/µs ; valeurs minima spécifiées par produit
• Tension d'alimentation et traduction de niveau : 2,25 V à 5,5 V
• Options de sortie par défaut : haute (ISO774x) ou basse (ISO774xF)
• Température de fonctionnement : −55 °C à 125 °C
• Consommation réduite : typ. ~0,88 mA (DC) et ~1,5 mA par canal à 1 Mbps
• Temps de propagation typique : ~10,7 ns (alimentation 5 V)
• Caractéristiques EMC système : immunité ESD, EFT et surtension ; ±8 kV IEC 61000-4-2 contact à travers la barrière ; faibles émissions

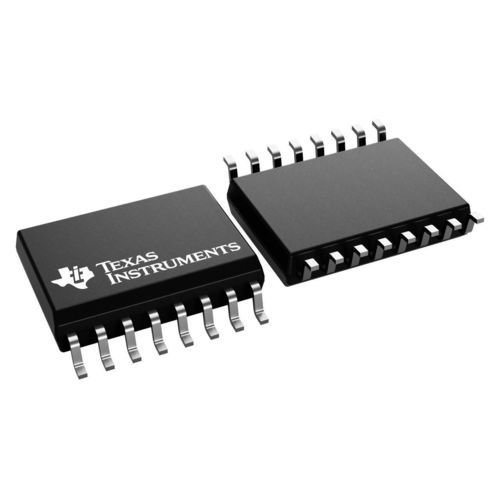

• Encapsulés : Wide-SOIC (DW-16) et QSOP/SSOP (DBQ-16)
• Variantes automobile disponibles (ISO774x-Q1)
• Certifications de sécurité : VDE/EN IEC 60747-17, UL 1577, IEC 61010-1, IEC 62368-1, IEC 60601-1, GB 4943.1 (selon variante)

Encapsulés, images et médias disponibles sur la page produit
Options d'encapsulage : Wide-SOIC 16 broches (DW) et SSOP/QSOP 16 broches (DBQ). La fiche produit fournit dessins d'empreinte, schémas simplifiés, diagrammes blocs et images des boîtiers pour illustrer les connexions et le contour mécanique.

Applications et notes d'utilisation
Le ISO7741 isole les interfaces numériques pour empêcher les courants de bruit ou transitoires présents sur les bus de données (RS-485, RS-232, CAN) d'atteindre la masse locale. Applications typiques : interfaces de communication industrielles, acquisition de données isolée, entraînements moteurs et systèmes nécessitant une isolation basique ou renforcée. Pour de meilleures performances, associer à une alimentation isolée et respecter les recommandations de routage du datasheet pour la conformité EMC et sécurité système.

Datasheet et documents techniques
Fiche technique, notes d'application, certificats, guides d'évaluation et modèles de simulation sont disponibles sur la page produit pour l'aide à la conception, aux essais et à la certification.

Caractéristiques techniques

• Nombre de canaux : 4
• Canaux forward/reverse : 3 avant / 1 inverse
• Alimentation isolée intégrée : Non
• Niveau d'isolation : Basique, Renforcé (selon variante)
• Sortie par défaut : Haute ou Basse (suffixe F = basse)
• Débit (max) : 100 Mbps
• Protocoles : GPIO, PWM, SPI, UART
• VIOSM (surge) (VPK) : 7 800 ; 10 000 ; 12 800 (selon variante)
• VIOTM (transient) (VPK) : p.ex. 4 242 ; 8 000
• VISO (Vrms) : 3000 (DBQ), 5000 (DW)
• CMTI (min) : 85 000 V/µs
• Température de fonctionnement : −55 °C à 125 °C
• Tension d'alimentation : 2,25 V à 5,5 V
• Temps de propagation (typ) : 0,0107 µs (10,7 ns)
• Consommation par canal (typ) : 0,88 mA (DC) ; ~1,48–1,5 mA à 1 Mbps
• Distances de fuite / clairance (min) : 3,7 mm ou 8 mm (selon variante)
