Émetteur-récepteur CAN SN65HVD230

pour environnements difficilesd'automatisationde transmission de données

Présentation
Le SN65HVD230 est un transcepteur CAN 3.3 V conforme à la norme physique ISO 11898‑2 (High‑Speed CAN). Conçu pour des débits jusqu'à 1 Mbps, il connecte des microcontrôleurs 3.3 V et des contrôleurs CAN à un bus CAN différentiel pour des applications industrielles, de domotique et automobiles. Le dispositif est prévu pour des environnements sévères et intègre plusieurs protections ainsi qu'une large gamme de mode commun.

Modes de fonctionnement et broche R_S
La broche R_S (broche 8) propose trois modes : haute vitesse (R_S à la masse), contrôle de pente (résistance externe entre R_S et la masse pour régler la vitesse de montée/descente) et basse consommation. Exemples de vitesse de variation : ≈15 V/µs avec 10 kΩ, ≈2 V/µs avec 100 kΩ. Le SN65HVD230 offre un mode veille faible courant (écoute seule) où le driver est désactivé et le récepteur reste actif ; le SN65HVD231 propose un mode sommeil avec driver et récepteur désactivés.

Protections et robustesse
Le transcepteur fonctionne sur une plage de mode commun de −2 V à 7 V et supporte des transitoires de ±25 V. Les protections intégrées comprennent la protection contre inversion de câblage, perte de masse, surtension, surtempérature et coupure thermique. Le dispositif intègre également un fonctionnement fail‑safe en cas d'ouverture de ligne et une protection sans impulsions lors des mises sous/tensions, adaptée au hot‑plug.

Fonctions

• Alimentation unique 3.3 V
• Compatible ISO 11898‑2 (High‑Speed CAN)
• Remplacement basse consommation pour empreinte PCA82C250
• ESD sur broches bus > ±16 kV HBM
• Haute impédance d'entrée — jusqu'à 120 nœuds sur le bus
• Réglage des transitions du driver via R_S pour maîtriser les émissions
• SN65HVD230 : veille faible courant (~370 µA typ.)
• SN65HVD231 : sommeil ultra‑faible courant (~40 nA typ.)
• Conçu pour des débits jusqu'à 1 Mbps
• Protection par coupure thermique et design fail‑safe en cas d'ouverture
• Protection sans impulsions à la mise sous/tension

Caractéristiques techniques

• Protocoles — CAN
• Nombre de canaux — 1
• Tension d'alimentation — 3,0 à 3,6 V
• Tension en défaut bus — -4 à 16 V
• Plage mode commun sur bus — -2 V à 7 V ; tenue transitoire ±25 V
• Débit max de signalisation — 1 Mbps
• ESD sur broches bus — > ±16 kV HBM
• Nombre max de nœuds — jusqu'à 120 (haute impédance d'entrée)
• Courant en veille (SN65HVD230) — ~370 µA (typ.)
• Courant en sommeil (SN65HVD231) — ~40 nA (typ.)

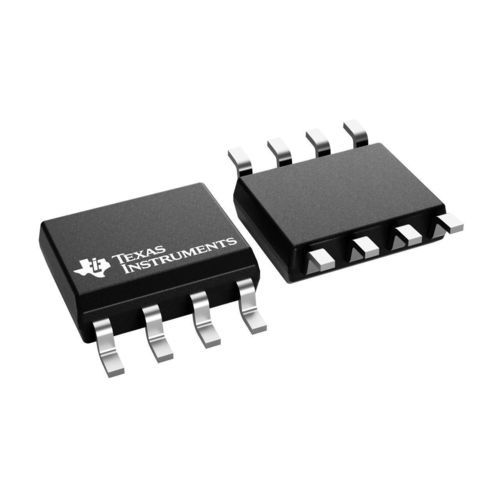

• Boîtier — typ. : SOIC 8 broches (D)

Boîtier et documentation
Boîtier typique : SOIC 8 broches. Fiche technique, notes d'application, modèles IBIS et informations sur les modules d'évaluation disponibles pour la conception, la simulation et l'évaluation.
