Débitmètre à ultrasons à temps de transit MTTMP

volumiquepour eaux uséespour liquides

Présentation produit

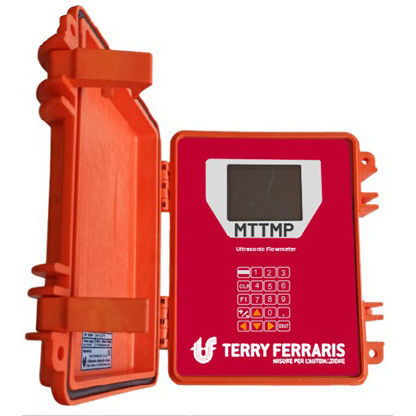

Le MTTMP est un débitmètre ultrasonique à temps de transit à un ou deux canaux, conçu pour mesurer le débit dans canalisations et conduites. Il comprend une unité de traitement avancée basée sur DSP et jusqu'à quatre transducteurs de vitesse. Des impulsions ultrasonores sont émises sens en amont→aval et aval→amont avec un angle α par rapport à l'écoulement ; la différence de temps de transit est proportionnelle à la vitesse du liquide. Les transducteurs Clamp-On, montés à l'extérieur, n'obstruent pas la conduite et évitent les pertes de charge.

Performance et traitement du signal
L'unité DSP avec corrélation croisée (Cross Correlation) et transformée de Fourier rapide (FFT) permet une exploitation fiable dans les applications exigeantes, y compris les liquides à forte teneur en solides en suspension, avec présence d'air ou en environnement bruyant. Le système peut fournir deux mesures indépendantes avec un total maximal de 2 plans de corde.

Mesure / Détection / Technologie
Mesure : Débit / Débit volumique ; Électronique
Détection : Débit / Débit volumique
Technologie : Mesure par temps de transit ultrasonique

Caractéristiques MTTMP

• Transducteurs Clamp-On ou à insertion
• Technologie brevetée Anti-Round
• Plage de mesure de vitesse : 0,02 ÷ 12 m/s
• Fonctionne avec des liquides contenant jusqu'à ~30 % de bulles d'air ou de solides en suspension (y compris eaux noires)
• Affichage avec fonction oscilloscopique
• Traitement numérique du signal (DSP) avec corrélation croisée et FFT
• Sortie analogique 4–20 mA (configurable pour plages négatives ou positives ; 2 sorties sur demande)
• Relais SPDT pour totalisation du débit (2 sur demande)
• Entrées analogiques pour capteurs externes (pression, niveau, etc.)
• Fonctions d'auto-diagnostic
• Clavier de programmation avec verrouillage
• Grand écran LCD graphique couleur (320×240 pixels)
• Logiciel pour installation et téléchargement des données
• Datalogger jusqu'à 1 000 000 d'enregistrements

Spécifications techniques

• Modèle : MTTMP (débitmètre ultrasonique temps de transit 1 ou 2 canaux)
• Types de transducteurs : Clamp-On ou à insertion
• Traitement : DSP avancé avec corrélation croisée et FFT
• Mesures indépendantes maximales : 2 (total max 2 plans de corde)
• Plage de vitesse : 0,02 ÷ 12 m/s
• Fonctionnement en milieux difficiles : supporte liquides jusqu'à ~30 % de bulles/solides en suspension
• Sorties : 4–20 mA (configurable) ; possibilité de 2 sorties sur demande
• Relais : SPDT pour totalisation (2 sur demande)
• Entrées analogiques : pour pression, niveau, etc.
• Écran : LCD graphique couleur 320×240 px avec fonction oscilloscopie
• Interface utilisateur : clavier de programmation avec verrouillage
• Diagnostics : auto-diagnostic
• Gestion des données : datalogger jusqu'à 1 000 000 d'enregistrements ; logiciel pour configuration et téléchargement
• Fonctions spéciales : Technologie brevetée Anti-Round ; installation Clamp-On sans perte de charge
