Transmetteur de niveau à ultrasons MUA5 series

pour eaupour liquidesModbus

Type de produit
Capteur de niveau ultrasonique/mesure de débit composé de transducteur(s) et d'une électronique de commande pour la mesure de niveau et de débit en canaux ouverts.

Table
Mesure : Électronique ; Niveau ; Débit/Flux
Détection : Transducteurs ultrasoniques (STD) ou certifiés ATEX
Technologie : Mesure ultrasonique sans contact

Présentation

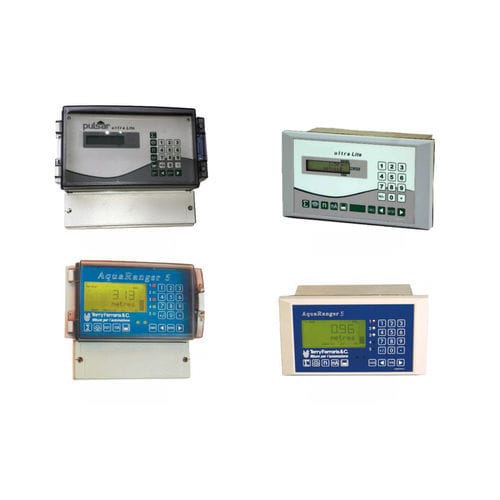

AquaRanger est un détecteur de niveau ultrasonique composé de transducteur(s) et d'une électronique de commande. Il est conçu pour le contrôle et l'automatisation des installations de traitement des eaux et des liquides, ainsi que pour la mesure de débit en canaux ouverts. L'appareil est polyvalent, programmable et sans besoin de maintenance. L'installation est simple : positionner le transducteur à la verticale du liquide et raccorder l'électronique. Il convient pour la mesure de niveau en réservoirs et pour la mesure de débit en canaux ouverts ou sur stramazzi.

Fonctionnalités et utilisation
La série MUA5 prend en charge l'utilisation de plusieurs transducteurs (la variante MUA5W peut utiliser deux transducteurs) permettant la mesure différentielle de niveau pour la commande de grilles ou de batardeaux. Selon le modèle (MUA5L, MUA5W, MUA5F), l'unité peut piloter jusqu'à 3 ou 5 pompes de relevage et peut être intégrée aux systèmes de remplissage et de vidange des réservoirs pour une gestion précise des pompages. La programmation se fait via le clavier frontal, un calibrateur infrarouge pour une configuration sûre sur site, ou à distance via PC et logiciel dédié. Une version certifiée ATEX est disponible pour les liquides inflammables. Les capteurs sans contact n'ont pas de pièces mobiles et ne nécessitent pas de maintenance mécanique régulière.

Principales caractéristiques

• Transducteurs STD ou ATEX avec plages de mesure jusqu'à 50 m
• Raccordement avec câbles tripolaires blindés standard jusqu'à 3000 m
• Pas de conduits métalliques dédiés mis à la terre requis
• Pas de câble coaxial requis
• Zone morte réduite à partir de 200 mm selon le transducteur associé
• Sortie isolée 4 ÷ 20 mA, max. 500 Ω
• Enregistreur de données intégré
• Communications : Modbus RTU ou Profibus DPV0 ou Profibus DPV1
• Carte micro SD amovible optionnelle jusqu'à 8 GB

Caractéristiques techniques

• Produit : Capteur de niveau ultrasonique composé de transducteur(s) et d'une électronique de commande
• Applications : Mesure de niveau en réservoirs ; mesure de débit en canaux ouverts/stramazzi
• Transducteurs : Versions STD ou ATEX ; plages de mesure jusqu'à 50 m
• Capacité multi-transducteur : MUA5W prend en charge deux transducteurs pour mesure différentielle
• Commande de pompes : Selon le modèle, prise en charge de 3 ou 5 pompes de relevage
• Connexions : Câble tripolaire blindé standard jusqu'à 3000 m ; pas de câble coaxial requis ; pas de conduite métallique dédiée mise à la terre requise
• Zone morte : Zone morte réduite à partir de 200 mm (dépend du transducteur associé)
• Sortie analogique : 4 ÷ 20 mA isolée, charge maximale 500 Ω
• Protocoles de communication : Modbus RTU, Profibus DPV0, Profibus DPV1
• Enregistrement des données : Enregistreur intégré ; carte micro SD amovible optionnelle jusqu'à 8 GB
• Programmation : Via clavier, calibrateur infrarouge ou à distance avec PC et logiciel dédié
• Certification : Modèle ATEX disponible pour utilisation sur liquides inflammables
• Maintenance : Capteurs sans contact sans pièces mobiles — fonctionnement sans maintenance mécanique
