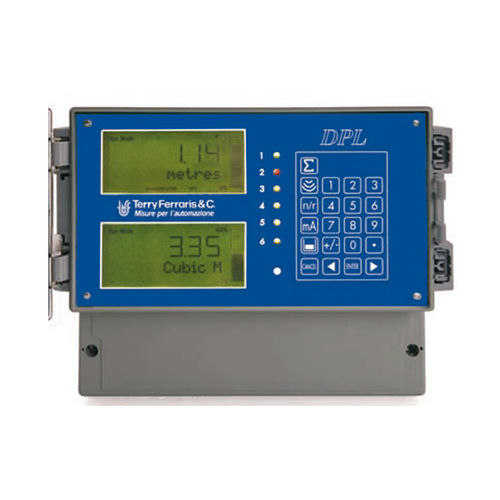

Transmetteur de niveau à ultrasons DPL

pour solidespour liquidesRS-485

Aperçu du produit
DPL est un capteur de niveau ultrasons/radar constitué d’une électronique de commande qui gère deux canaux indépendants et deux transducteurs. Chaque canal est programmable pour la mesure de débit, la mesure et le contrôle de niveau ou de volume, ainsi que pour le contrôle de pompes pour liquides et solides. Il est compatible avec les transducteurs des séries UTF / dBxx / dBR et offre une portée de mesure comprise entre 0,2 et 50 m selon le transducteur utilisé. DPL est utilisé pour la mesure de niveau dans des réservoirs et pour la mesure de débit dans des canaux à ciel ouvert ou des stramazzi. L’appareil combine les données des deux transducteurs pour gérer les systèmes de charge/décharge des réservoirs et assurer un contrôle précis des relevages. Le logiciel analyse le signal de retour pour détecter le niveau réel et éviter les perturbations dues à des tuyaux, pompes ou autres obstacles. Les paramètres de fonctionnement sont sauvegardés en mémoire non volatile. La programmation s’effectue via le clavier intégré ou via PC avec logiciel dédié.

Tableau (attributs principaux)
Mesure : Électronique | Niveau | Débit/Portée de débit
Détection : Détection
Technologie : Technologie

Caractéristiques clés

• Deux canaux indépendants avec deux transducteurs
• Chaque canal programmable pour débit, niveau ou volume et pour le contrôle des pompes
• Compatible avec les transducteurs UTF / dBxx / dBR
• Plage de mesure : 0,2–50 m (selon le transducteur)
• Applications : mesure de niveau en réservoirs ; mesure de débit en canaux à ciel ouvert et stramazzi ; gestion de solides et liquides
• 6 relais SPTD librement programmables
• Mémoire non volatile pour les paramètres de fonctionnement
• Data logger optionnel programmable (enregistrement jusqu’à un an) — sur demande
• Sorties numériques optionnelles : RS485 Modbus ou Profibus (sur demande)
• Programmation via clavier intégré ou via PC avec logiciel dédié
• Traitement du signal capable d’identifier le niveau réel et d’ignorer les obstacles (tuyaux, pompes, etc.)
• Sans maintenance et installation simple (transducteur monté en vertical)

Caractéristiques techniques

• Type de produit : Capteur de niveau ultrasons/radar à deux canaux
• Canaux : 2 canaux indépendants
• Compatibilité transducteurs : Séries UTF / dBxx / dBR
• Plage de mesure : 0,2–50 m (dépend du transducteur)
• Grandeurs mesurables : Niveau, Volume, Débit/Portée de débit
• Fonctions de contrôle : Contrôle de niveau, contrôle de volume, contrôle de pompe, gestion charge/décharge de réservoirs
• Relais : 6 relais SPTD librement programmables
• Mémoire : Stockage non volatile des paramètres de fonctionnement
• Data logger : Optionnel, enregistrement jusqu’à 1 an (sur demande)
• Communication numérique : RS485 Modbus ou Profibus (sur demande)
• Programmation/interface : Clavier intégré ; PC avec logiciel dédié
• Installation : Transducteur à positionner verticalement ; câblage et paramétrage simples
• Traitement du signal : Analyse des échos pour identifier le niveau réel et ignorer les obstructions
• Maintenance : Conception sans besoin de maintenance
