Évaporateur à circulation forcée TC-MES-DDGS

sous videà film tombantde process

Détails du produit

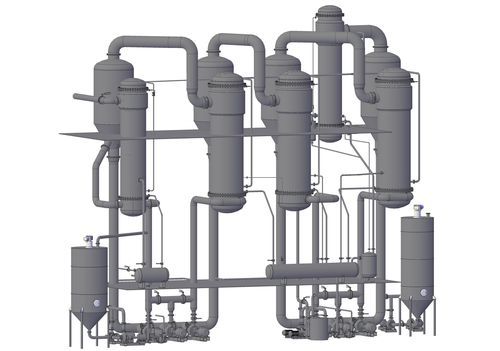

Système multi-effets TC-MES-DDGS
Conçu pour concentrer la vinasse (liquide fermenté après le processus de distillation) afin d'augmenter la teneur en matières sèches avant le séchage dans la production de DDGS dans les usines de bioéthanol.

Caractéristiques structurelles

• Optimisation du processus d'évaporation grâce à l'utilisation d'un évaporateur à quatre corps (EV) fonctionnant sous vide avec utilisation séquentielle de la vapeur secondaire
• Utilisation d'évaporateurs de type film tombant et circulation forcée pour un chauffage uniforme du produit
• Possibilité d'intégrer un compresseur à jet de vapeur pour améliorer l'efficacité énergétique
• Système efficace pour l'élimination des gaz non condensables et des condensats des chambres à vapeur
• Conception modulaire qui simplifie le transport, l'installation et la maintenance
• Isolation thermique complète des corps pour minimiser les pertes d'énergie

Qualité

• Concentration stable du produit à la sortie (35–40% de matières sèches) assurée par un contrôle précis des régimes de température et hydrauliques
• Préservation des propriétés nutritionnelles des protéines grâce à un fonctionnement à températures réduites
• Évaporation uniforme sans formation de tartre ni surchauffe du produit

Économie

• Faible consommation de vapeur — 0,25–0,3 t de vapeur de chauffage par 1 t d'eau évaporée des corps EV
• Possibilité d'utiliser la chaleur du séchoir
• Réduction de la consommation d'énergie et des coûts d'exploitation par rapport aux systèmes traditionnels
• Charge réduite sur l'équipement de séchage grâce à la pré-concentration de la vinasse

Fiabilité

• Composants principaux en acier inoxydable AISI 304/316 résistant à la corrosion et aux acides organiques
• Fiabilité opérationnelle élevée pendant de longs cycles de production sans nettoyage
• Absence de zones stagnantes dans les sections d'échange thermique
• Accès facile à la maintenance grâce aux fenêtres d'inspection et aux trappes

Automatisation

• Contrôle de processus entièrement automatisé — surveillance de la température, du niveau, de la pression et de la concentration en matières sèches
• Système de réponse instantanée aux changements de paramètres assurant une qualité de produit stable
• Intégration avec le système de contrôle de processus central de l'usine (PCS)
• Capacité de surveillance à distance et stockage des archives de données technologiques

Spécifications
Nom | TC-MES-DDGS
Capacité (vinasse), t/h | 10 – 70
Teneur finale en matières sèches, % | 35 – 40
Consommation spécifique de vapeur, t/t d'eau évaporée | 0,25 – 0,3
Vide de fonctionnement, bar | 0,25 – 0,4
Matériau – acier inoxydable | AISI 304/316

Caractéristiques / Spécifications techniques

• Produit : Système multi-effets TC-MES-DDGS
• Application : Concentration de la vinasse pour la production de DDGS dans les usines de bioéthanol
• Type d'évaporation : Quatre corps, film tombant et circulation forcée
• Capacité : 10–70 t/h (vinasse)
• Matières sèches finales : 35–40%
• Consommation spécifique de vapeur : 0,25–0,3 t/t d'eau évaporée
• Vide de fonctionnement : 0,25–0,4 bar
• Matériau : Acier inoxydable AISI 304/316
• Automatisation : Contrôle complet du processus, surveillance à distance, intégration PCS
