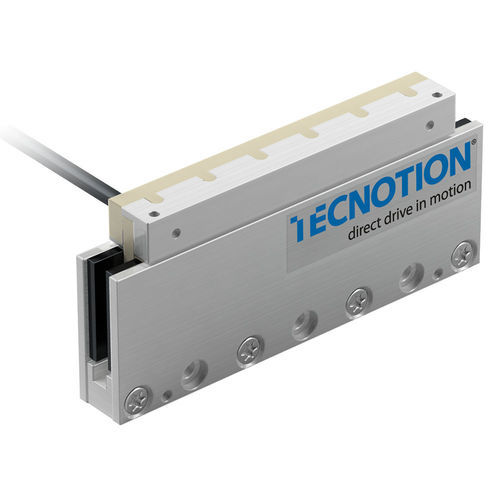

Moteur linéaire AC UF series

triphasésynchroneironless

Présentation
La série UF est une famille de moteurs linéaires sans fer conçue pour fournir des forces continues très élevées au regard de son encombrement. Elle convient aux applications à forts cycles d'utilisation comme l'équipement médical, la fabrication de semi-conducteurs et les systèmes pick & place à haut débit.

Principales caractéristiques

• Conçue pour supporter des forces continues très élevées par rapport à son encombrement.
• Optimisée pour un fonctionnement à haut taux d'occupation et des démarrages/arrêts fréquents.
• Disponible en plusieurs tailles d'unités de bobine (UF3–UF6) et joches magnétiques (UF72–UF120) ; UF6 disponible avec option câble en ligne.
• Documentation et fichiers CAD fournis pour faciliter l'intégration système.

Forces

• Force de crête : 42,5 – 85 N
• Force continue : 19,5 – 39 N
• Unités de bobine : UF3 – UF6 (option câble en ligne pour UF6)
• Joches magnétiques : UF72 – UF120

Ressources (disponibles)

• Brochure moteur sans fer — Brochure (version 1.4)
• Comparatif moteurs linéaires et autres systèmes d'entraînement — Webinar
• Manuel moteur linéaire sans fer — Manuel (version 2.2)
• Fiche technique UF series — Fiche technique (version 1.4)
• Fichiers CAD UF series — CAD (version 1.0)
• CAD module UF digital hall — CAD (version 1.0)

Applications

• Fabrication de semi-conducteurs
• Gestion de panneaux et écrans
• Outillage machine et découpe numérique
• Systèmes pick & place à haut débit
• Robotique et automatisation
• Impression et systèmes d'inspection
• Équipements médicaux et sciences de la vie
• Applications en vide

Caractéristiques / Spécifications techniques

• Type : moteur linéaire sans fer
• Série : UF series
• Plage de force de crête : 42,5 – 85 N
• Plage de force continue : 19,5 – 39 N
• Unités de bobine : UF3, UF4, UF5, UF6 (UF6 avec option câble en ligne)
• Joches magnétiques : UF72 à UF120
• MARCHÉS types : médical, semi-conducteurs, pick & place, robotique et autres applications à forts cycles
• Documents disponibles : fiche technique, manuel, fichiers CAD, brochure
• Remarque : encombrement seulement légèrement supérieur à la série UC tout en offrant une force continue nettement supérieure par rapport à sa taille.
