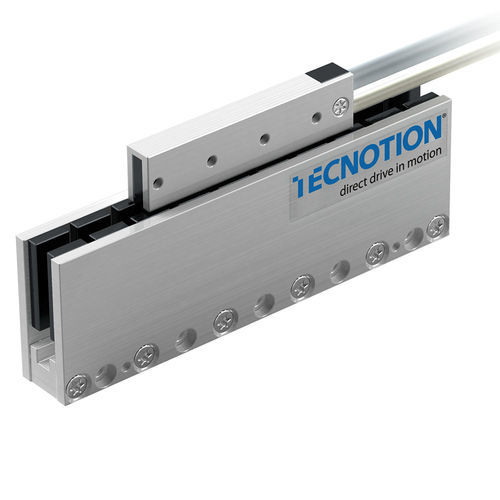

Moteur linéaire AC UM series

triphasésynchroneironless

Aperçu
La série UM est une famille de moteurs linéaires sans noyau conçue pour des vitesses extrêmement élevées et des performances thermiques supérieures. La conception sans noyau élimine le cogging et toute force d'attraction entre l'unité de bobine et la piste magnétique, ce qui la rend adaptée aux mesures de haute précision et aux applications à forte dynamique.

Force et options mécaniques

• Force de pointe : 100 – 400 N
• Force continue : 29 – 116 N
• Unités de bobine : UM3, UM6, UM9, UM12
• Rails magnétiques / joches : UM90, UM120, UM150, UM390

Propriétés clés

• Conception sans noyau : pas de cogging et absence d'attraction entre l'unité de bobine et les aimants
• Capacité de très grande vitesse
• Caractéristiques thermiques supérieures pour un fonctionnement prolongé
• Format compact pour l'intégration dans des systèmes de mesure de précision et à haute dynamique

Ressources disponibles (documents et CAO)

• Brochure moteurs sans noyau — Brochure (version 1.4)
• Manuel moteurs linéaires sans noyau — Manuel (version 2.2)
• Série UM – Fiche technique (version 1.4)
• Série UM — Fichier CAD (version 1.0)
• Module Hall numérique UM — Fichier CAD (version 1.0)

Applications

• Semiconducteurs
• Écrans / Displays
• Sciences et aéronautique
• Machines-outils
• Découpe numérique
• Impression
• Robotique
• Sciences de la vie
• Travail du bois
• Plateformes et solutions systèmes
• Applications sous vide

Spécifications techniques

• Conception : moteur linéaire sans noyau (série UM)
• Plage de force de pointe : 100 – 400 N
• Plage de force continue : 29 – 116 N
• Unités de bobine disponibles : UM3, UM6, UM9, UM12
• Joches magnétiques disponibles : UM90, UM120, UM150, UM390
• Pas de cogging ; absence d'attraction entre l'unité de bobine et les aimants
• Optimisé pour des vitesses très élevées et des performances thermiques supérieures
