Moteur linéaire AC UL series
triphasésynchroneironless

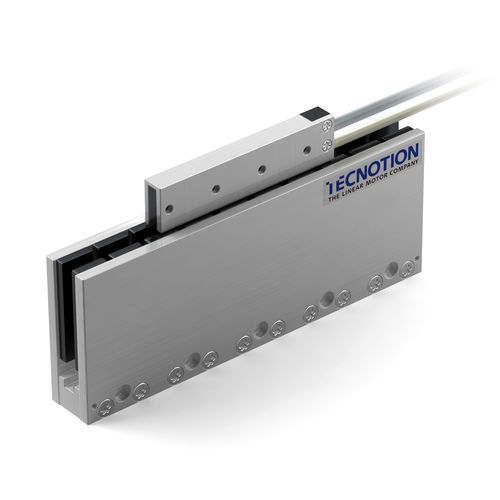

Moteur linéaire AC - UL series - Tecnotion - triphasé / synchrone / ironless
Moteur linéaire AC - UL series - Tecnotion - triphasé / synchrone / ironless
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Tecnotion

Caractéristiques

AC/DC
triphasé, AC
Type
synchrone, ironless
Voltage
48 V, 24 V, 220 V, 12 V, 320 V, 60 V, 4,5V, 0 - 60V, 28V, 200 V, 5 V, 72 V, 80 V, 100 V
Construction
à entraînement direct, plat, en U
Niveau de protection
sans entretien
Performance
haute performance, haute précision
Autres caractéristiques
modulaire, haute précision, faible cogging
Vitesse

Max: 12 m/s
(39,37 ft/s)

Min: 0 m/s
(0 ft/s)

Force

Max: 350 N

Min: 0 N

Puissance

Max: 4 200 W
(5,71 hp)

Min: 0 W
(0 hp)

Course

Max: 10 000 mm
(393,701 in)

Min: 0 mm
(0 in)

Description

Présentation
La série UL de moteurs linéaires sans fer garantit vitesse élevée et précision de positionnement pour les applications industrielles de précision. Disponibles en plusieurs configurations d'unités bobine et de joug magnétique, les moteurs UL réduisent le cogging et l'attraction magnétique, les rendant adaptés aux secteurs des semi‑conducteurs, des écrans et autres systèmes de mouvement haute précision.

Propriétés clés
  • Vitesse élevée et réponse dynamique rapide
  • Haute précision de positionnement
  • Absence de cogging (pas de point dur)
  • Attraction magnétique minimale
  • Options multiples d'unités bobine et de jougs magnétiques pour adapter la force et la course

Force
  • Poussée crête : 240 – 1200 N
  • Poussée continue : 70 – 350 N
  • Unités bobine : UL3, UL6, UL9, UL12, UL15
  • Jougs magnétiques : UL126, UL168, UL210, UL546

Applications
  • Fabrication de semi‑conducteurs
  • Manipulation d'écrans et d'écrans plats
  • Instruments scientifiques et aéronautique
  • Outillage et systèmes CNC
  • Découpe numérique et impression
  • Robotique et automatisation
  • Équipements de sciences de la vie
  • Travail du bois et usinage des matériaux
  • Systèmes de scène et solutions de mouvement intégrées
  • Applications sous vide et en salle blanche

Ressources disponibles (documents et fichiers liés à la série UL)
  • Brochure moteurs sans fer (brochure)
  • Comparaison des moteurs linéaires et autres systèmes d'entraînement (webinaire)
  • Manuel moteurs linéaires sans fer (manuel)
  • Série UL – Fiche technique (fiche technique)
  • Série UL – Fichier CAD (fichier CAD)
  • Module Hall numérique UL – Fichier CAD (fichier CAD)

Caractéristiques / spécifications techniques
  • Famille de produits : série UL (moteurs linéaires sans fer)
  • Plage de poussée crête : 240 N à 1200 N
  • Plage de poussée continue : 70 N à 350 N
  • Options d'unités bobine : UL3, UL6, UL9, UL12, UL15
  • Options de jougs magnétiques : UL126, UL168, UL210, UL546
  • Avantages principaux : vitesse élevée, haute précision de positionnement, absence de cogging, attraction magnétique minimale
  • Secteurs cibles typiques : semi‑conducteurs, affichage, outillage machine, robotique, impression, sciences de la vie, aérospatiale, applications sous vide
