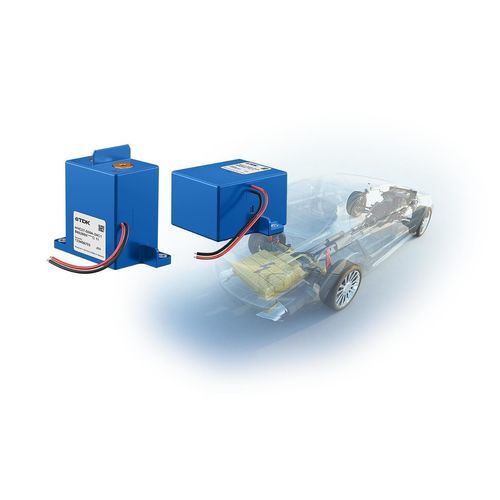

Contacteur de sécurité HVC

haute puissanceélectromagnétiqueélectromécanique

Présentation
La série TDK HVC (High‑Voltage Contactor) est conçue pour la coupure de sécurité en courant continu haute tension et fort courant, notamment pour les systèmes de batteries lithium‑ion. Les contacteurs intègrent une chambre d'arc céramique remplie de gaz issue de la technologie des tubes à gaz pour assurer une coupure rapide et reproductible dans les applications industrielles, automobiles et de stockage d'énergie.

Énoncé clé
Contacteurs gazés pour coupure de sécurité jusqu'à 1500 V DC et 750 A DC.

Catalogue produit (tableau récapitulatif)
Série : HVC43 | HVC45 | HVC27 | HVC50
Courant maximal [A DC] : 250 | 300 | 500 | 750
Tension maximale [V DC] : 1000 | 1000 | 1000 | 1500
Construction : Bobine simple | Bobine simple | Bobine simple ou double | Bobine double
Conception bidirectionnelle : ✔ | ✔ | ✔ | ✔
Contacts auxiliaires : Avec ou sans contact mécanique | Contact mécanique (en développement) | Contact avec capteur Hall (optionnel) | Contact mécanique
Dimensions [mm] (l x w x h) : 74.5 x 40.4 x 78.0 (sans CA); 74.5 x 40.5 x 78.0 (avec CA) | 74.3 x 42.5 x 86.5 | 92.5 x 44.0 x 89.0 | 107.3 x 94.2 x 141.0
Masse [g] : ~300 | ~390 | ~500 | ~1600

Fonction
La conception HVC comporte une armature mobile dans une chambre céramique étanche et remplie de gaz. Une électroaimant déplace l'armature pour ouvrir le circuit et interrompre le courant continu élevé. Lors de l'ouverture un arc peut se former ; la chambre d'arc gazée et sa géométrie réduisent la durée d'arc et le chauffage des contacts pour garantir une interruption fiable.

Caractéristiques

• Commutation rapide et précise : La chambre d'arc céramique remplie de gaz assure des temps d'extinction courts (typ. ~1,2 ms pour un claquage net), réduisant le chauffage des contacts et les EMI par rapport aux contacteurs classiques.
• Avantages opérationnels : Moins de chauffage des contacts, moindre risque de blocage, réduction des EMI.
• Détection de blocage sans contact — Hall : Retour via capteur Hall en option, disponible NC ou NO ; >1 million de cycles ; résistant au tack‑welding ; la technologie ProFET offre une robustesse en court‑circuit ; le capteur Hall détecte le pôle aimant et résiste aux champs parasites latéraux.
• Détection mécanique de blocage : Contact auxiliaire mécanique lié au contact principal (contact miroir), normalement fermé (NC), conforme aux IEC60947‑4‑1 et IEC60947‑5‑1 selon les cas.
• Bobine simple vs bobine double : Bobine simple : pas de courant supplémentaire au fermeture ; puissance d'exploitation ≈6 W (0,5 A @ 12 V). Bobine double : puissance de fermeture ≈38 W (3,2 A @ 12 V) pendant 80–120 ms, puissance de maintien ≈4,2 W (0,35 A @ 12 V), redémarrage à chaud <1 s ; la bobine double augmente la durée de vie de >50 % en essais.
• Contacts bipolaires : Le design bipolaire permet la connexion indépendamment de la polarité — utile pour l'assemblage et pour charge/décharge sans second contacteur.
• Fiabilité & certifications : Conçu pour >1 million d'opérations mécaniques selon variantes ; marquage CE (Directive basse tension 2014/35/UE) ; UL 60947‑4‑1 (File No: E491412) ; sites certifiés ISO 9001, IATF 16949, ISO 14001 ; tests selon AEC‑Q200 cités ; fonctionnement jusqu'à 1200 V DC et capacité de courant continu jusqu'à 750 A selon modèle.

Applications (exemples)

• Chargeurs DC
• Véhicules électriques et commerciaux
• Systèmes de stockage d'énergie (ESS)
• Boîtiers de jonction batterie

Documentation & données produit
Des fiches techniques spécifiques à chaque modèle HVC sont disponibles et indiquent les tensions nominales de bobine, tensions maximales d'utilisation, courants continus, type de bobine, options de contact auxiliaire et codes de commande.

Spécifications techniques

• Désignation série : HVC series
• Plage de tension d'exploitation (exemples) : jusqu'à 1000 V DC (HVC43 / HVC45 / HVC27), jusqu'à 1500 V DC (HVC50)
• Courant continu nominal (exemples) : 250 A, 300 A, 500 A, 750 A (selon modèle)
• Temps d'extinction make/break (typ.) : ~1,2 ms (claquage net)
• Types de construction : bobine simple, bobine double (selon modèle)
• Contact auxiliaire : options mécaniques, retour capteur Hall (option)
• Commutation bidirectionnelle : oui (contacts bipolaires)
• Dimensions typiques (l x w x h mm) : voir tableau ci‑dessus
• Masses typiques (g) : ~300 à ~1600 selon modèle
• Normes & essais : références IEC/UL/AEC‑Q200 selon applicabilité
