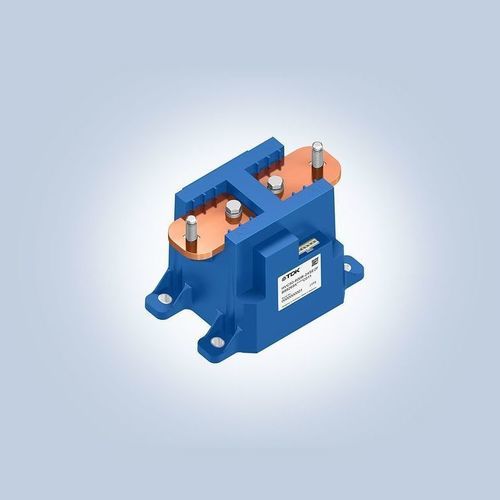

Contacteur de puissance HVC50 series
haute puissanceélectromagnétiqueélectromécanique

Contacteur de puissance - HVC50 series - TDK Electronics Europe - haute puissance / électromagnétique / électromécanique
Contacteur de puissance - HVC50 series - TDK Electronics Europe - haute puissance / électromagnétique / électromécanique
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Fonction
de puissance, haute puissance
Technologie
électromagnétique, électromécanique
Spécification électrique
DC, haute tension, de courant fort
Application
industriel, pour véhicule électrique, de batterie, pour applications haute tension
Autres caractéristiques
auxiliaire, IEC, bidirectionnel, pour les boîtes de contrôle à haute tension
Courant primaire

Max: 1 000 A

Min: 0 A

Tension de charge

Max: 1 500 V

Min: 0 V

Description

Présentation
TDK Corporation présente le HVC50, un contacteur DC haute tension conçu pour connecter ou déconnecter des batteries lithium‑ion jusqu'à 1500 V pour les applications de traction, les systèmes de stockage d'énergie (ESS) et les systèmes de charge mégawatt (MCS). Le HVC50 permet une déconnexion rapide en courant continu, dispose de bornes principales bidirectionnelles et intègre des solutions pour l'extinction d'arc et l'intégration fiable dans des environnements industriels et véhicules exigeants.

Applications principales
  • Systèmes de batteries de traction
  • Systèmes de stockage d'énergie (ESS)
  • Systèmes de charge mégawatt (MCS)

Caractéristiques et avantages principaux
  • Coupe maximale : 1000 A (DC) à 1500 V (DC)
  • Fonctionnement continu : jusqu'à 750 A (DC) à 1500 V (DC)
  • Bornes principales bidirectionnelles (pas de polarité requise)
  • Contact auxiliaire en miroir pour retour d'état (IEC 60947-4-1)
  • Conception à double bobine pour fonctionnement 12 V ou 24 V
  • Extrémité de bobine protégée par diode TVS
  • Compatible RoHS

Données clés
Type | Code commande | Tension bobine [V] | Courant continu [A] | Surcharge temporaire (1 min) [A]
HVC50-400B-12MCE2 | Sur demande | 12 | 400 | 650
HVC50-400B-24MCE2 | Sur demande | 24 | 400 | 650
HVC50-600B-12MCE2 | B88269X7630C011 | 12 | 600 | 1000
HVC50-600B-24MCE2 | B88269X6140C011 | 24 | 600 | 1000
HVC50-750B-12MCE2 | B88269X8020C011 | 12 | 750 | 1000
HVC50-750B-24MCE2 | B88269X7910C011 | 24 | 750 | 1000

Spécifications techniques
  • Tension nominale continue en DC : jusqu'à 1500 V
  • Déconnexion en un seul événement : jusqu'à 1500 V et jusqu'à 1000 A (DC) en moins de 30 ms
  • Courant nominal en continu : jusqu'à 750 A (DC)
  • Bornes principales bidirectionnelles (pas de polarité requise)
  • Chambre d'arc en céramique, conception gazée pour une extinction d'arc rapide et sûre
  • Contact miroir intégré conforme à IEC 60947-4-1 pour retour d'état
  • Fonctionnement à double bobine pour tensions de commande 12 V ou 24 V
  • Puissance d'enclenchement : 50 W ; puissance bobine en régime : 6 W (une bobine peut être coupée après ~200 ms pour réduire la puissance en régime)
  • Extrémité de bobine protégée par diode TVS
  • Poids : 1,7 kg
  • Dimensions : 97.8 x 140 x 94.2 mm
  • Certifications : CE, UKCA, UL
  • Compatible RoHS
