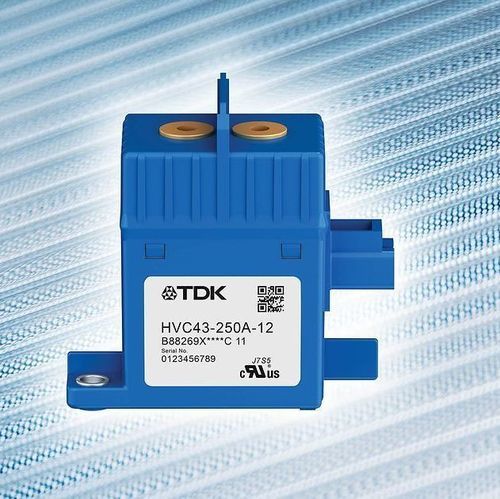

Contacteur électromécanique HVC43 series

DCde courant fort2 pôles

Présentation du produit
La série HVC43 (B88269X3**0C011) de TDK Corporation est une gamme de contacteurs haute tension DC bipolaires offrant des courants continus de 150 A DC, 200 A DC et 250 A DC et des tensions de fonctionnement jusqu'à 1000 V DC. Les bobines sont disponibles en 12 V DC ou 24 V DC avec une consommation de 6 W. Les appareils mesurent 78 x 40,4 x 74,5 mm (L x l x H) et pèsent 300 g, soit environ 30 % de gain en taille et poids par rapport aux précédents modèles HVC200/HVC300/HVC500 (conçus pour jusqu'à 1200 V DC et 500 A DC). Chaque contacteur intègre une chambre d'arc céramique hermétiquement scellée et remplie de gaz pour une coupure rapide des forts courants DC, destinée à la coupure rapide des courants de batteries lithium‑ion dans les véhicules, les stations de recharge et les systèmes de stockage d'énergie.

Principaux domaines d'application

• Arrêt rapide des forts courants continus des batteries lithium‑ion de véhicules
• Stations de recharge (infrastructure VE)
• Systèmes de stockage d'énergie (ESS)

Principales caractéristiques

• Conception bipolaire DC pour coupure bidirectionnelle
• Capacité de commutation jusqu'à 1000 V DC et 250 A DC
• Chambres d'arc céramiques hermétiques et gazées pour extinction rapide
• Dimensions compactes (78 x 40,4 x 74,5 mm) et faible poids (300 g)
• Options de bobine : 12 V DC ou 24 V DC, consommation 6 W

Caractéristiques

• HVC43-150A-12 | Courant continu : 150 A DC | Tension bobine : 12 V DC | Code commande : B88269X3230C011
• HVC43-150A-24 | Courant continu : 150 A DC | Tension bobine : 24 V DC | Code commande : B88269X3330C011
• HVC43-200A-12 | Courant continu : 200 A DC | Tension bobine : 12 V DC | Code commande : B88269X3220C011
• HVC43-200A-24 | Courant continu : 200 A DC | Tension bobine : 24 V DC | Code commande : B88269X3340C011
• HVC43-250A-12 | Courant continu : 250 A DC | Tension bobine : 12 V DC | Code commande : B88269X3210C011
• HVC43-250A-24 | Courant continu : 250 A DC | Tension bobine : 24 V DC | Code commande : B88269X3350C011

Spécifications techniques

• Série / modèle : HVC43 series
• Codes de commande : B88269X3230C011, B88269X3330C011, B88269X3220C011, B88269X3340C011, B88269X3210C011, B88269X3350C011
• Plage de courant continu : 150 A DC, 200 A DC, 250 A DC
• Tension maximale de fonctionnement : jusqu'à 1000 V DC
• Tensions de bobine disponibles : 12 V DC, 24 V DC
• Consommation de la bobine : 6 W
• Conception : contacteur DC bipolaire
• Chambre d'arc : céramique hermétiquement scellée et gazée
• Dimensions (L x l x H) : 78 x 40,4 x 74,5 mm
• Poids : 300 g
• Taille/poids relatif : environ 30 % plus petit et léger que la famille HVC200/HVC300/HVC500
• Applications principales : déconnexions de batteries véhicule, stations de recharge, systèmes de stockage d'énergie
