Tour conventionnel TAL-510
horizontal12 outilscompact

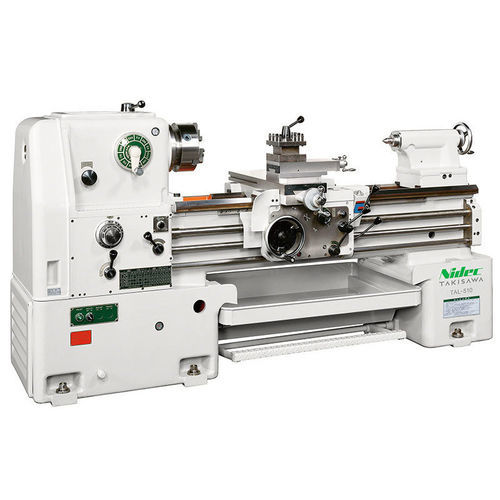

Tour conventionnel - TAL-510 - TAKISAWA - horizontal / 12 outils / compact
Tour conventionnel - TAL-510 - TAKISAWA - horizontal / 12 outils / compact
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
conventionnel
Orientation de la broche
horizontal
Nombre d'outils
12 outils
Autres caractéristiques
compact
Fonction combinée
filetage
Diamètre

300 mm, 510 mm
(11,81 in, 20,08 in)

Vitesse de rotation

Max: 1 500 rpm
(9 424,778 rad.min-1)

Min: 25 rpm
(157,08 rad.min-1)

Longueur de la pièce

1 000 mm, 1 500 mm
(39 in, 59 in)

Diamètre de coupe maximale

Max: 510 mm
(20 in)

Min: 510 mm
(20 in)

Puissance nominale

5,5 kW
(7,5 hp)

Longueur hors tout

1 042 mm
(41 in)

Largeur hors tout

2 468 mm, 2 978 mm
(97 in, 117 in)

Hauteur totale

1 250 mm
(49 in)

Poids

2 300 kg, 2 600 kg
(5 071 lb, 5 732 lb)

Description

Présentation
Le Takisawa TAL-510 est un tour pédagogique conçu pour l'acquisition de compétences de base et avancées en usinage. La machine est équipée de plusieurs dispositifs de sécurité pour protéger les opérateurs et prévenir les dommages mécaniques. Adapté aux centres de formation professionnelle et ateliers d'enseignement.

Caractéristiques techniques
  • Diamètre sur banc: 510 mm
  • Diamètre sur chariot: 300 mm
  • Longueur entre-pointes: 1000 / 1500 mm
  • Plage de vitesses: 25–1500 min-1
  • Nombre de rapports de vitesse: 12
  • Moteur de broche: 5,5 kW
  • Plage de filetages métriques: 21 types / 0,5–7 mm
  • Plage de filetages impériaux: 32 types / 4–56 TPI
  • Nombre d'avances longitudinales: 24
  • Plage des avances longitudinales: 0,071–0,5 mm/tr
  • Avances transversales: 1/2 des avances longitudinales
  • Hauteur machine: 1250 mm
  • Encombrement (profondeur): 1042 mm
  • Encombrement (largeur): 2468 / 2978 mm
  • Poids machine: 2300 / 2600 kg


Fonctions et applications
  • Conçu pour la formation pratique et le développement des compétences en tournage et taraudage
  • Permet l'entraînement aux filetages métriques et impériaux
  • Encombrement réduit pour une installation dans des salles de formation
  • Agencement accessible facilitant l'instruction et l'entretien courant


Données fabricant
  • Modèle : TAL-510
  • Marque : Takisawa
  • Usage : Formation en usinage pédagogique
  • Puissance broche : 5,5 kW
