Tour conventionnel TSL-550
horizontal2 axesà banc plat

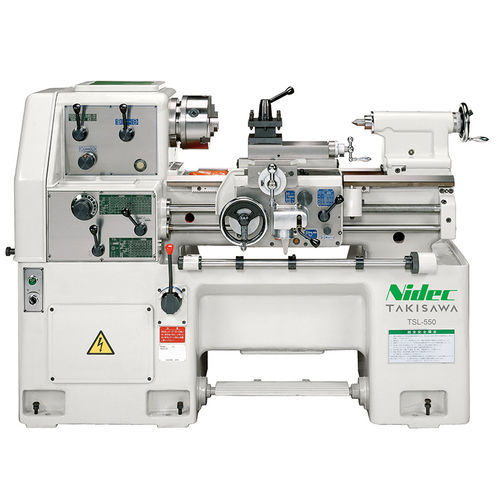

Tour conventionnel - TSL-550 - TAKISAWA - horizontal / 2 axes / à banc plat
Tour conventionnel - TSL-550 - TAKISAWA - horizontal / 2 axes / à banc plat
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
conventionnel
Orientation de la broche
horizontal
Nombre d'axes
2 axes
Structure
à banc plat
Système d'entraînement
backgear
Applications
pour métal
Autres caractéristiques
avec indicateur de position
Fonction combinée
filetage
Diamètre

210 mm, 360 mm
(8,27 in, 14,17 in)

Vitesse de rotation

Max: 2 000 rpm
(12 566,371 rad.min-1)

Min: 70 rpm
(439,823 rad.min-1)

Longueur de la pièce

550 mm
(22 in)

Puissance nominale

2,2 kW, 3,7 kW
(3 hp, 5 hp)

Longueur hors tout

725 mm
(29 in)

Largeur hors tout

1 622 mm
(64 in)

Hauteur totale

1 101 mm
(43 in)

Poids

950 kg
(2 094 lb)

Description

Le TSL-550 est un tour manuel de Takisawa Machine Tool Co., Ltd. conçu pour la formation en usinage.

Accessoires standard
  • Barre d'arrêt automatique de l'avance longitudinale (équipement standard).
  • Sélection simplifiée des avances et des filetages.
  • Levier de démarrage conçu pour fonctionner uniquement lorsqu'il est tiré, pour la sécurité.
  • Frein à pied inclus.
  • Collier à graduation axiale fourni.


Caractéristiques principales
  • Diamètre de tournage au-dessus du banc : 360 mm
  • Diamètre au-dessus du porte-outil : 210 mm
  • Distance entre pointes : 550 mm
  • Plage de vitesses de broche : 83–1800 (OP. 70–1500, 92–2000)
  • Nombre de rapports : 6
  • Moteur broche : 2.2 kW (OP. 3.7 kW)
  • Plage de filetages métriques : 24 / 0.5–14 (type/mm)
  • Plage de filetages en pouces : 31 / 2–56 (type/TPI)
  • Nombre d'avances longitudinales : 36
  • Plage d'avance longitudinale : 0.041–2.22 mm/tr
  • Avances transversales : 1/2 des avances longitudinales
  • Hauteur de la machine : 1101 mm
  • Surface au sol (profondeur) : 725 mm
  • Surface au sol (largeur) : 1622 mm
  • Poids de la machine : 950 kg


Données techniques
  • Modèle : TSL-550
  • Marque : Takisawa Machine Tool Co., Ltd.
  • Usage prévu : Formation en usinage (compétences de base à avancées en tournage)
