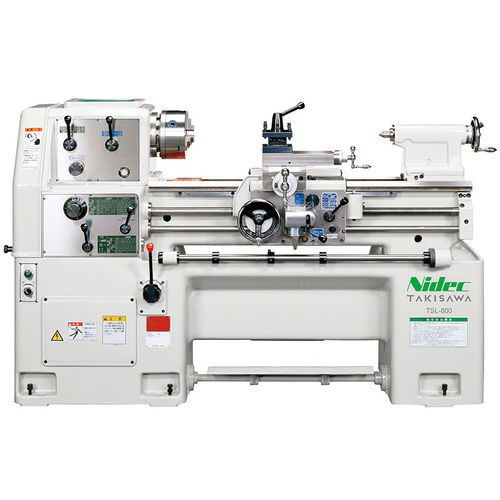

Tour conventionnel TSL-800

horizontal2 axespour métal

Le Takisawa TSL-800 est un tour manuel de la série TSL/TAL conçu pour la formation en usinage et les ateliers pédagogiques. Il permet l'acquisition de compétences d'usinage de base et avancées, avec des commandes orientées sécurité et des accessoires pratiques pour l'apprentissage par la pratique.

Équipement standard

• Barre d'arrêt automatique d'avance longitudinale fournie en équipement standard.
• Sélection aisée des avances et des filetages.
• Le levier de démarrage est conçu pour ne fonctionner que s'il est tiré, garantissant la sécurité de l'opérateur.
• Frein à pied fourni.
• Collier d'échelle axiale fourni.

Caractéristiques / Spécifications techniques

• Diamètre sur banc (Swing Over Bed) : 360 mm
• Diamètre sur chariot transversal (Swing Over Cross Slide) : 210 mm
• Longueur de tournage (entre-pointes) : 800 mm
• Plage de vitesses de broche : 83–1800 [OP. 70–1500, 92–2000] tr/min
• Nombre de rapports : 6
• Moteur de broche : 2,2 kW [OP. 3,7]
• Plage de filetages métriques : 24 / 0,5–14 (type/mm)
• Plage de filetages en pouces : 31 / 2–56 (type/TPI)
• Nombre d'avances longitudinales : 36
• Avances longitudinales (plage) : 0,041–2,22 mm/tr
• Avances transversales : 1/2 des avances longitudinales (mm/tr)
• Hauteur de la machine : 1101 mm
• Emprise au sol (profondeur) : 725 mm
• Emprise au sol (largeur) : 1872 mm
• Poids de la machine : 1100 kg
