Réchauffeur électrique ClearView™

avec sonde de températurecompact

Présentation

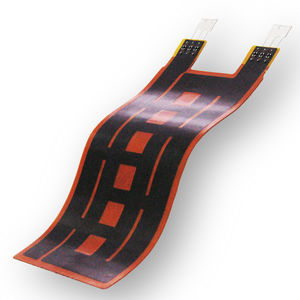

La plate-forme de chauffages flexibles ultra-fins ClearView™ de KLC est un élément chauffant PTC en polyimide (PI) conçu pour prévenir la buée, dégivrer et maintenir la clarté optique des caméras ADAS, des LiDAR et des systèmes de vision avancés. Proposé en 0,22 mm ±0,05 mm avec options de capteurs thermiques intégrés et blindage EMI/RFI, il assure des performances optiques sans interférence et une distribution thermique uniforme en environnements sévères.

Points clés

• Profil ultra-fin : 0,22 mm (hors adhésif) pour une intégration sans distorsion optique.
• Large plage de fonctionnement et résistance vérifiée aux chocs thermiques.
• Fabrication prête pour l'automobile (IATF 16949) et grande durabilité (>1 000 000 cycles marche/arrêt).
• Capteur NTC/thermistor intégré en option pour contrôle de température en boucle fermée.
• Blindage EMI/RFI anti-interférence pour protéger radars et systèmes LiDAR adjacents.
• Réponse rapide : distribution de densité de puissance optimisée pour atteindre la température opérationnelle en ~15 s.
• Tension personnalisable : 1,5 V–600 V AC/DC (tensions spéciales disponibles).

Applications

• Objectifs de caméras ADAS et systèmes optiques de conduite autonome
• Anti-givre et dégivrage des capteurs LiDAR
• Caméras de navigation UAV/drones et imagerie haute altitude
• Optiques CCTV et vidéosurveillance extérieure pour visibilité continue en météo extrême
• Chauffage localisé pour optiques de précision et capteurs embarqués

Spécifications

• Brand: KLC (KLC Corporation)
• Modèle / Série: ClearView™
• Matériau : Polyimide de qualité automobile (PI), équivalent Kapton
• Épaisseur : 0,22 mm ±0,05 mm (hors adhésif)
• Tension de fonctionnement : 1,5 V – 600 V AC/DC (personnalisable)
• Plage de température : -60°C à +200°C (pic court terme 220°C)
• Densité de puissance maximale : jusqu'à 1,5 W/cm² (continu, refroidi par air)
• Uniformité thermique : coupe de feuille gravée haute précision pour minimiser la distorsion d'image
• Durabilité : >1 000 000 cycles marche/arrêt
• Protection intégrée : capteur NTC/thermistor en option pour contrôle en boucle fermée
• Adhésif standard : 3M 467MP PSA (option silicone pour >150°C)
• Certifications : UL E315621 (cUL), CE, IATF 16949, ISO 9001; conforme RoHS 3.0 et REACH

Densité de puissance vs. élévation de température (ΔT)
Densité de puissance : jusqu'à 1,5 W/cm² (chauffage rapide paramétrable). Valeurs indicatives de ΔT :

• +20°C — Ø13 mm : 0,1422 — Ø25 mm : 0,0927 — Ø50 mm : 0,0806
• +60°C — Ø13 mm : 0,4623 — Ø25 mm : 0,2908 — Ø50 mm : 0,2500
• +80°C — Ø13 mm : 0,6380 — Ø25 mm : 0,4046 — Ø50 mm : 0,3482

Notes d'installation et de manipulation

• Collage recommandé : 3M 467MP PSA avec contact complet sans bulles pour éviter les surchauffes localisées et la distortion optique.
• Pour chauffages haute puissance / faible résistance (<10 Ω) ne pas alimenter à vide ; assurer un contact serré avec un dissipateur thermique ou utiliser un serrage mécanique.
• Montage antivibration : montage en sandwich entre plaques métalliques ; ne pas percer soi-même — demander des trous de montage préconçus pour éviter de couper les traces chauffantes.
• Pour températures soutenues (>160°C) ou applications en vide/espace : utiliser lamination FEP ou serrage mécanique ; les adhésifs PSA standards ne sont pas adaptés aux conditions extrêmes continues ou cryogéniques.

FAQ — Points clés

• Décalage recommandé : maintenir l'objectif ~10°C–15°C au-dessus de l'ambiante pour éviter la buée sur caméras automobiles.
• Pour accélérer le préchauffage : augmenter la densité de puissance dans les limites sûres (max 1,5 W/cm²), réduire les pertes thermiques par isolation ou supports à conductivité plus élevée, ou ajuster la tension d'alimentation (P ∝ V²) en respectant la sécurité électrique.
• Chauffage flexible vs. ventilateurs d'enceinte : le chauffage flexible est préférable pour un chauffage localisé dans un espace contraint ; les ventilateurs conviennent mieux pour chauffer une enceinte entière.
