Tapis chauffant électrique

sur mesuresur batterie

Présentation

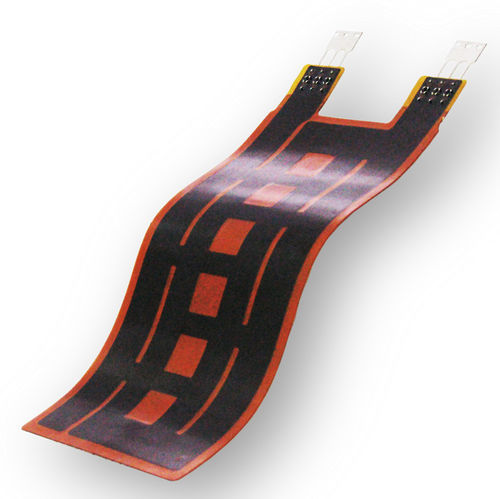

Chauffages flexibles ultra-fins en polyimide (type Kapton) conçus pour la gestion thermique précise dans les secteurs industriel, médical et aéronautique. Caractéristiques typiques : épaisseur ultra-faible (0,22–0,26 mm), répartition uniforme de la chaleur, réponse thermique rapide et encombrement réduit adapté aux assemblages compacts.

Normes et capacités
Vaste bibliothèque de spécifications rectangulaires standard pour accélérer les tests POC et la production en volume. Solutions OEM/ODM disponibles. Plusieurs configurations reconnues CSA, UL et CE pour les applications certifiées.

Chauffages flexibles rectangulaires standard (exemples)

• Chauffages rectangulaires standard 3V (alimentation batterie — utilisation AC/DC)
• Chauffages rectangulaires standard 5V (alimentation USB — utilisation AC/DC)
• Chauffages rectangulaires standard 12V (utilisation AC/DC)
• Chauffages rectangulaires standard 24V (utilisation AC/DC)
• Chauffages rectangulaires standard 110V (utilisation AC/DC)
• Chauffages rectangulaires standard 120V (utilisation AC/DC)
• Chauffages rectangulaires standard 220V (utilisation AC/DC)
• Chauffages rectangulaires standard 230V (utilisation AC/DC)
• Chauffages rectangulaires standard 240V (utilisation AC/DC)
• Autres options standard de chauffages rectangulaires

Guide de sélection
Précisez la longueur, la largeur, l'élévation de température souhaitée, la tension, la quantité estimée, la méthode d'installation préférée et l'environnement d'application. Longueur standard des conducteurs : 200 mm (20 cm) ; préciser une longueur différente si nécessaire. Indiquer si un adhésif ou un motif spécifique est requis.

Remarques

• Les valeurs d'« élévation de température » sont indicatives ; l'élévation réelle dépend des conditions ambiantes, de l'interface thermique et de l'application.
• L'installation par serrage est recommandée lorsque la densité de puissance dépasse 0,8 W/cm².
• Pour les variantes circulaires, vérifier que la longueur (B) est supérieure à la largeur (A) selon la géométrie de l'application.

Tableau produit de base
Matériau : Polyimide (PI)
Forme : Rectangulaire
Longueurs (disponibles) : 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
Largeurs (disponibles) : 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 300 mm
Élévation de température (référence) : 30, 60, 90, 150, 180, 210 °C
Tensions (exemples) : 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC

Exemple de sélection
Forme : Rectangulaire
Tension : 5 VAC/DC
Longueur : 100 mm
Largeur : 125 mm
Quantité : 1 000 pcs
Application : Distributeur automatique extérieur (ATM)
Élévation de température : 30 °C
Autres exigences : Dos adhésif requis

Données complémentaires
Plage de puissance : 1,16 W ~ 738 W
Plage de résistance : 2,11 Ω ~ 629 000 Ω
Densité de puissance maximum (avec adhésif / sans adhésif) : 0,8 W/cm2 / 2,36 W/cm2
Épaisseur (avec adhésif / sans adhésif) : 0,26 mm / 0,22 mm
Masse (avec adhésif / sans adhésif) : 0,05 g/cm2 / 0,04 g/cm2

caractéristiques / spécifications techniques

• Matériau : Polyimide (PI)
• Format : Chauffage film flexible rectangulaire ultra-fin (type Kapton)
• Longueurs disponibles : 10–300 mm (incréments standards listés)
• Largeurs disponibles : 10–300 mm (incréments standards listés)
• Options d'élévation de température (référence) : 30, 60, 90, 150, 180, 210 °C
• Options de tension (typiques) : 3, 3.7, 4.2, 5, 9, 12, 24, 48, 72, 120, 240 VAC/DC
• Plage de puissance : 1,16 W à 738 W
• Plage de résistance : 2,11 Ω à 629 000 Ω
• Densité de puissance maximale : 0,8 W/cm2 (avec adhésif), 2,36 W/cm2 (sans adhésif)
• Épaisseur : 0,26 mm (avec adhésif), 0,22 mm (sans adhésif)
• Masse : 0,05 g/cm2 (avec adhésif), 0,04 g/cm2 (sans adhésif)
• Longueur standard de conducteur : 200 mm (20 cm), personnalisable sur demande
• Applications typiques : Équipements médicaux, aéronautique, électronique industrielle, équipements extérieurs (ex. distributeurs automatiques)
