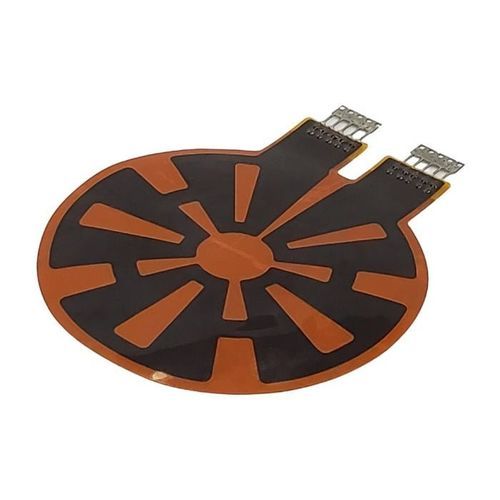

Réchauffeur pour armoire électrique

électriquesur mesurepour boîtier

Points clés

• Chauffage local instantané et efficace
• Large choix de diamètres et d’élévation de température de référence
• Ultra‑mince, flexible et facile à intégrer
• Variantes certifiées pour usages industriels
• Conception compacte avec longueur de fil standard

Présentation
KLC Corporation propose une vaste bibliothèque d’éléments chauffants flexibles ronds ultra‑minces dans une série standard destinée aux applications industrielles et électroniques. Ces éléments 120 V sont disponibles en plusieurs diamètres et références ΔT et conviennent à une alimentation CA ou CC. Pour valider un concept, sélectionnez d’abord le modèle standard le plus proche avant de demander une conception personnalisée. Longueur standard des fils conducteurs : 200 mm (20 cm) sauf indication contraire.

Options standard disponibles (exemples)

• Éléments chauffants flexibles ronds standard 3V (alimentés par batterie)
• Éléments chauffants flexibles ronds standard 5V (alimentés par USB)
• Éléments chauffants flexibles ronds standard 12V (utilisation CA/CC)
• Éléments chauffants flexibles ronds standard 24V (utilisation CA/CC)
• Éléments chauffants flexibles ronds standard 110V (utilisation CA/CC)
• Éléments chauffants flexibles ronds standard 120V (utilisation CA/CC)
• Éléments chauffants flexibles ronds standard 220V (utilisation CA/CC)
• Éléments chauffants flexibles ronds standard 230V (utilisation CA/CC)
• Éléments chauffants flexibles ronds standard 240V (utilisation CA/CC)
• Autres éléments chauffants flexibles ronds standard

Remarques

• La valeur « Élévation de température » est indicative ; l’élévation réelle dépend des conditions ambiantes et de l’application.
• Il est recommandé d’utiliser un montage par serrage si la densité de puissance (W/cm2) est supérieure à 0,8 W/cm2.
• Pour les réchauffeurs ronds standard, le diamètre extérieur (A) doit être supérieur au diamètre intérieur (B).

Tableau – Standard Flexible Heaters – Rond 120V (en-tête + 20 premières lignes)
Article | ID du modèle | Diamètre extérieur (mm) | Diamètre intérieur (mm) | Élévation de température de référence (℃) | Densité de puissance (W/cm2) | Puissance (W) | Résistance (Ω) | Courant (A)
1 | TSC010d000CR70500 | 10 | 0 | 30 | 0.25 | 0.2 | 70500 | 0.002
2 | TSC010d000CR33400 | 10 | 0 | 60 | 0.55 | 0.43 | 33400 | 0.004
3 | TSC010d000CR21000 | 10 | 0 | 90 | 0.88 | 0.69 | 21000 | 0.006
4 | TSC010d000CR15800 | 10 | 0 | 120 | 1.16 | 0.91 | 15800 | 0.008
5 | TSC010d000CR11900 | 10 | 0 | 150 | 1.54 | 1.21 | 11900 | 0.01
6 | TSC010d000CR9410 | 10 | 0 | 180 | 1.95 | 1.53 | 9410 | 0.013
7 | TSC010d000CR7470 | 10 | 0 | 210 | 2.46 | 1.93 | 7470 | 0.016
8 | TSC010d005CR44600 | 10 | 5 | 60 | 0.54 | 0.32 | 44600 | 0.003
9 | TSC010d005CR28000 | 10 | 5 | 90 | 0.87 | 0.51 | 28000 | 0.004
10 | TSC010d005CR21000 | 10 | 5 | 120 | 1.17 | 0.69 | 21000 | 0.006
11 | TSC010d005CR15800 | 10 | 5 | 150 | 1.54 | 0.91 | 15800 | 0.008
12 | TSC010d005CR12600 | 10 | 5 | 180 | 1.94 | 1.14 | 12600 | 0.01
13 | TSC010d005CR10000 | 10 | 5 | 210 | 2.44 | 1.44 | 10000 | 0.012
14 | TSC013d000CR47200 | 13 | 0 | 30 | 0.23 | 0.31 | 47200 | 0.003
15 | TSC013d000CR23500 | 13 | 0 | 60 | 0.46 | 0.61 | 23500 | 0.005
16 | TSC013d000CR14100 | 13 | 0 | 90 | 0.77 | 1.02 | 14100 | 0.009
17 | TSC013d000CR10600 | 13 | 0 | 120 | 1.02 | 1.36 | 10600 | 0.011
18 | TSC013d000CR7910 | 13 | 0 | 150 | 1.37 | 1.82 | 7910 | 0.015
19 | TSC013d000CR6290 | 13 | 0 | 180 | 1.73 | 2.29 | 6290 | 0.019
20 | TSC013d000CR5300 | 13 | 0 | 210 | 2.05 | 2.72 | 5300 | 0.023


Caractéristiques / spécifications techniques

• Marque : KLC Corporation (KLC)
• Famille produit : éléments chauffants ronds ultra‑minces et flexibles (série standard)
• Épaisseur typique : environ 0,09–0,22 mm
• Rayon de courbure minimal : ≥ 0,5 mm
• Capacité de fonctionnement : performances référencées jusqu’à environ 250 ℃
• Brevets : brevets d’invention indiqués pour Taïwan, Chine continentale et États‑Unis
• Conformité : REACH, RoHS ; de nombreux articles standard sont cUL/UL et CE reconnus (cUL dossier E315621 et références CE/IEC citées)
• Longueur standard des fils conducteurs : 200 mm (20 cm) (longueurs personnalisées disponibles sur demande)
• Conseil d’installation : fixation par serrage recommandée si densité de puissance > 0.8 W/cm2
• Colonnes du tableau : ID modèle, Diamètre extérieur (mm), Diamètre intérieur (mm), Élévation de température de référence (℃), Densité de puissance (W/cm2), Puissance (W), Résistance (Ω), Courant (A)
