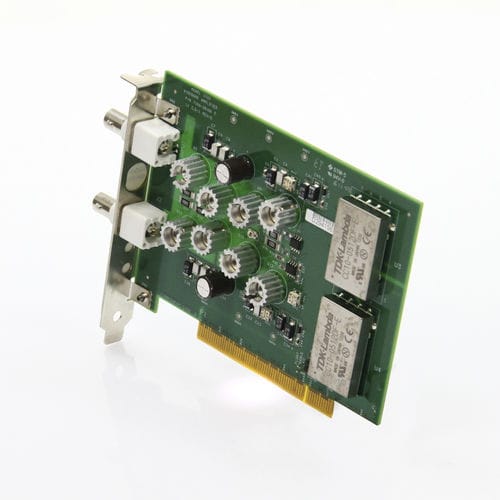

Amplificateur de signal 3322

de puissancecarte PCIà large bande

Le modèle 3322 est un amplificateur de puissance PCI à emplacement unique de 3U, conçu pour l'amplification des signaux. Offrant une pureté de signal inégalée, le modèle 3322 amplifie les signaux allant du courant continu à plus de 20 MHz. L'appareil dispose d'un gain fixe de x10 ; toutefois, ce même amplificateur est disponible avec un gain personnalisable, sans aucune dégradation de la pureté du signal ni des performances. Carte PXI à largeur simple Faible distorsion Configuration personnalisable : gain, impédance d'entrée, impédance de sortie, polarité de sortie, masse du signal Caractéristiques Résolution des problèmes courants Un problème courant avec les équipements PXI est l’incapacité à produire des tensions élevées en raison de la faible tension des rails d’alimentation. Par exemple, les générateurs de formes d’onde ou les dispositifs de source de signal similaires sont alimentés par des rails de 12 V. Par conséquent, ils ne peuvent pas produire de signaux supérieurs à 10 Vp-p sur une charge de 50 Ω. Le modèle 3222 résout ce problème en utilisant des convertisseurs CC/CC pour augmenter les tensions d’alimentation. Associés à des composants sur mesure et à une conception unique, ceux-ci permettent d’amplifier les signaux d’entrée jusqu’à 40 Vp-p sur une haute impédance, ou jusqu’à 20 Vp-p sur une charge de 50 ?. Permet de fournir le courant nominal maximal aux autres appareils L’amplificateur de puissance ne prélève du courant que sur le rail +5 V, laissant les autres rails d’alimentation libres de fournir leur courant nominal maximal aux autres appareils. Niveau de masse Le modèle 3322 peut être équipé de connecteurs d’entrée et de sortie isolés de la masse du boîtier, ce qui permet à l’amplificateur de flotter par rapport à la masse du boîtier jusqu’à 250 VCC. La seule contrainte est que les masses d’entrée et de sortie doivent être reliées au même niveau de masse.
