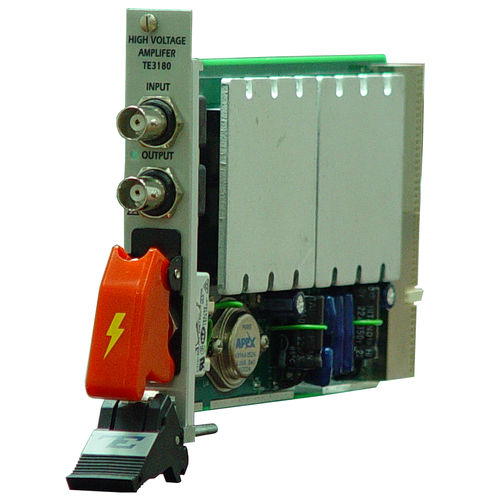

Amplificateur de signal 3180

carte PXIsortie de courantà large bande

Le modèle 3180 a été conçu comme un amplificateur polyvalent, à large bande et haute tension, tout en ciblant des applications spécifiques. Il offre un gain sélectionnable allant jusqu’à x50, avec des amplitudes comprises entre -90 V et +90 V et un courant de sortie de 150 mA. Avec une bande passante en signal fort pouvant atteindre 300 kHz et une bande passante en signal faible pouvant atteindre 1 MHz, le nouveau TE3180 offre de nouvelles possibilités pour répondre à des exigences qui ne pouvaient auparavant pas être satisfaites dans un format PXI, sans compromettre la bande passante ni l’intégrité du signal. Carte PXI à largeur simple Vitesse de montée jusqu’à 120 V/µs Caractéristiques Résolution des problèmes courants L’un des problèmes courants des équipements PXI est l’incapacité à produire des tensions élevées en raison de la faible tension des rails d’alimentation. Par exemple, les générateurs de formes d’onde ou les dispositifs de source de signal similaires sont alimentés par des rails de 12 V. Par conséquent, ils ne peuvent pas produire de signaux supérieurs à 10 Vp-p sur une charge de 50 Ω. Le modèle 3180 résout ce problème en utilisant des convertisseurs CC/CC pour augmenter les tensions d’alimentation, ce qui, associé à des composants sur mesure et à une conception unique, permet d’amplifier les signaux d’entrée jusqu’à 180 Vp-p sur une charge de 0,1 Ω. Sécurité La sécurité a joué un rôle majeur lors de la conception du modèle 3180. Le circuit haute tension menant au circuit amplificateur est bloqué par un interrupteur mécanique situé sur le panneau avant, et l’application accidentelle d’une puissance élevée à l’équipement sous test (UUT) est empêchée par un verrou de sécurité. Le modèle 3180 n’émettra des signaux haute tension qu’une fois le loquet de sécurité déverrouillé et l’interrupteur haute tension basculé en position « ON ».
