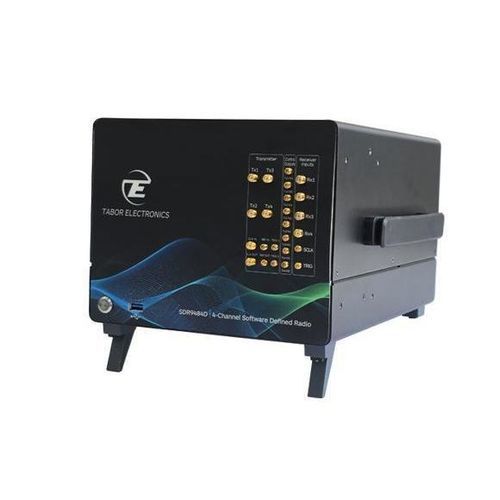

Émetteur-récepteur radar SDR9484D

radiomulticanauxmodulaire

Aperçu
Le SDR9484D est une radio définie par logiciel modulaire basée sur l'architecture Proteus Arbitrary Waveform Transceiver. Il intègre des convertisseurs 9 GS/s, une résolution 16 bits et un format PXIe pour prendre en charge une exploitation multi‑canaux cohérente en phase et déterministe, destinée aux applications radar, guerre électronique, calcul quantique et recherche en communications avancées.

Capacités clés

• Performance SDR ultra-large bande avec >1 GHz de bande passante instantanée utilisable par canal
• Fonctionnement multi‑canaux synchronisé dans le temps et MIMO déterministe
• DAC (AWG) et ADC intégrés avec traitement temps réel accéléré par FPGA
• Streaming à haut débit et mémoire embarquée profonde pour enregistrement/relecture longue durée des formes d'onde
• Génération d'ondes conditionnelle à faible latence pour opérations en boucle fermée

Plateforme et architecture
L'architecture modulaire PXIe permet une synchronisation évolutive sur de nombreux canaux tout en minimisant le nombre d'emplacements. L'intégration au niveau module combine sorties générateur et entrées numériseur pour des bancs d'essai multi‑canaux cohérents en phase.

Retour temps réel et fonctionnement en boucle fermée
Le contrôle FPGA embarqué élimine la latence aller‑retour vers l'hôte, permettant la génération d'ondes conditionnelle et un retour temps réel pour la guerre électronique en boucle fermée, l'émulation de cibles radar et le contrôle/reset rapide de qubits.

Applications

• Mesures radar et émulation de modes radar
• Développement de guerre électronique et simulation de menaces
• Recherche MIMO et bancs d'essai massive MIMO
• Informatique quantique : contrôle de qubits, lecture et expériences en boucle fermée
• Génération et relecture de signaux large bande haute fidélité

Caractéristiques techniques / spécifications

• Modèle : SDR9484D
• Taux d'échantillonnage : 9 GS/s
• Résolution : 16 bits
• Canaux : 4 canaux (4CH)
• Bande passante instantanée : >1 GHz utilisable par canal
• Architecture : PXIe modulaire (PXI Express)
• Fonctionnement : Multi‑canaux / MIMO déterministe et synchronisé
• Traitement : Traitement accéléré par FPGA pour opérations en boucle fermée à faible latence
• Mémoire : Mémoire embarquée profonde pour enregistrement/relecture longue et streaming haut débit
• Capacités : Retour temps réel, génération d'ondes conditionnelle, relecture de formes d'onde
• Domaines principaux : Radar, guerre électronique, informatique quantique, recherche en communications avancées
