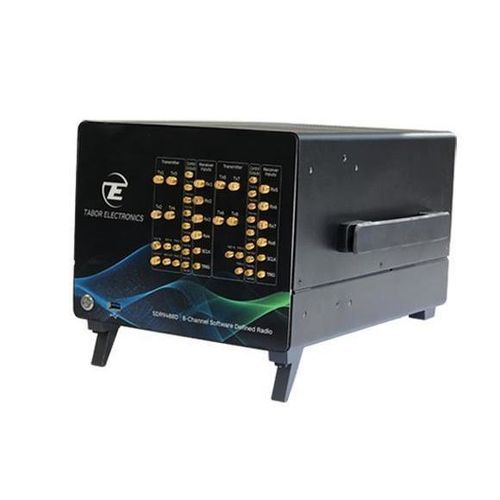

Émetteur-récepteur MIMO SDR9488D

radiopour essais en rejeu8 canaux

Aperçu
Le SDR9488D est un transceiver radio défini par logiciel en format PXIe bureau, doté de 8 canaux. Il offre un échantillonnage à 9 GS/s, une résolution 16 bits et une bande passante instantanée >1 GHz par canal, adapté aux bancs d'essai RF multi-canaux, radar, guerre électronique et contrôle quantique.

Points clés

• Échantillonnage 9 GS/s avec résolution 16 bits
• 8 canaux en véritable fonctionnement multi-canaux / MIMO
• Architecture modulaire PXIe pour une mise à l'échelle compacte
• Fonctionnement en boucle fermée déterministe et synchronisé dans le temps
• Traitement signal accéléré par FPGA avec génération d'ondes conditionnelle à faible latence
• Bande passante instantanée >1 GHz par canal (ultra-large bande)
• Streaming à haut débit et mémoire embarquée profonde avec relecture d'ondes

Description détaillée
Le SDR9488D intègre DAC et ADC au sein d'un transceiver contrôlé par FPGA, permettant un retour d'information en temps réel et la génération d'ondes conditionnelles sans latence de boucle vers le PC hôte. Basée sur une architecture PXIe standard industrielle, la plateforme prend en charge un empilement dense de canaux et la synchronisation de plusieurs unités pour des réseaux cohérents en phase. La famille Proteus propose une capacité émission/réception multi-canaux avec une large bande instantanée par canal, adaptée à la recherche RF en laboratoire et aux systèmes.

Applications

• Recherche radar avancée, simulation et génération de cibles
• Systèmes de guerre électronique, y compris EW en boucle fermée et simulation de menaces
• Informatique quantique — contrôle de qubits et réinitialisation/feedback à faible latence
• Recherche Massive MIMO et bancs d'essai RF multi-canaux

Spécifications

• Modèle : SDR9488D
• Vitesse d'échantillonnage : 9 GS/s
• Résolution : 16 bits
• Canaux : 8 CH (multi-canaux / MIMO)
• Bande passante instantanée : >1 GHz par canal
• Architecture : PXIe modulaire (Proteus Arbitrary Waveform Transceiver architecture)
• Traitement : Traitement signal accéléré par FPGA pour fonctionnement temps réel / boucle fermée
• Capacités : Opération déterministe synchronisée ; streaming à haut débit ; mémoire embarquée profonde et relecture d'ondes ; génération conditionnelle d'ondes (feedback en temps réel)
