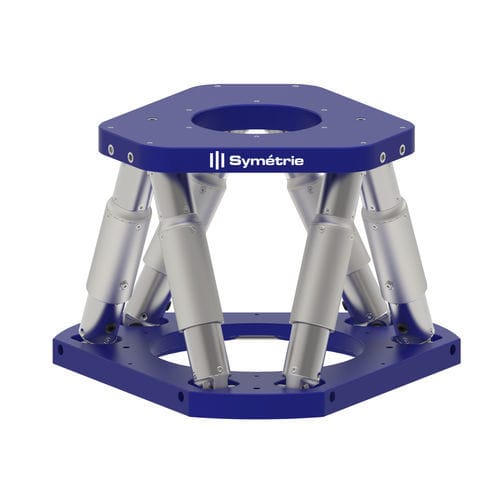

Hexapode de positionnement PUNA
DCpour rayon Xpour l'inspection de Wafer et métrologie

Hexapode de positionnement - PUNA - SYMETRIE - DC / pour rayon X / pour l'inspection de Wafer et métrologie
Hexapode de positionnement - PUNA - SYMETRIE - DC / pour rayon X / pour l'inspection de Wafer et métrologie
Hexapode de positionnement - PUNA - SYMETRIE - DC / pour rayon X / pour l'inspection de Wafer et métrologie - image - 2
Hexapode de positionnement - PUNA - SYMETRIE - DC / pour rayon X / pour l'inspection de Wafer et métrologie - image - 3
Hexapode de positionnement - PUNA - SYMETRIE - DC / pour rayon X / pour l'inspection de Wafer et métrologie - image - 4
Hexapode de positionnement - PUNA - SYMETRIE - DC / pour rayon X / pour l'inspection de Wafer et métrologie - image - 5
Hexapode de positionnement - PUNA - SYMETRIE - DC / pour rayon X / pour l'inspection de Wafer et métrologie - image - 6
Hexapode de positionnement - PUNA - SYMETRIE - DC / pour rayon X / pour l'inspection de Wafer et métrologie - image - 7
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
de positionnement
Type de moteur
DC
Applications
pour alignement géométrique, pour applications aérospatiales, pour test, pour fibre optique, pour la robotique, pour rayon X, pour applications de laboratoire, pour applications médicales, pour applications optiques, pour l'industrie des semi-conducteurs, pour manutention de wafers, pour l'inspection de Wafer et métrologie, de faisceaux optiques
Autres caractéristiques
compact, sur mesure, de précision, haute précision, haute résolution, pour miroir, avec contrôleur, avec cinématique parallèle
Charge utile

Min: 0 kg
(0 lb)

Max: 25 kg
(55,1 lb)

Course linéaire X

Min: -30 mm
(-1 in)

Max: 30 mm
(1 in)

Course linéaire Y

Min: -30 mm
(-1,18 in)

Max: 30 mm
(1,18 in)

Course linéaire Z

Min: -20 mm
(-0,79 in)

Max: 20 mm
(0,79 in)

Course angulaire X

Min: -11 °

Max: 11 °

Course angulaire Y

Min: -11 °

Max: 11 °

Course angulaire Z

Min: -20 °

Max: 20 °

Hauteur

200 mm
(7,9 in)

Résolution

0,5 µm

Répétabilité

0,75 µm

Vitesse

3 mm/s

Description

HEXAPODE PUNA PUNA est un hexapode simple conçu pour les applications de positionnement de précision dans les domaines de la recherche et de l’industrie, avec un budget optimisé. Effectivement, l’hexapode PUNA permet de satisfaire les budgets limités tout en offrant une résolution de 0,5 µm en translation et 5 µrad (0,0003°) en rotation. Pour simplifier le design, le moteur est monté en ligne et intègre un codeur rotatif incrémental. APPLICATIONS ► Aéronautique et spatial ► Instrumentation ► Laboratoires d’essais ► Métrologie ► Optique ► Semiconducteurs ► Synchrotrons
