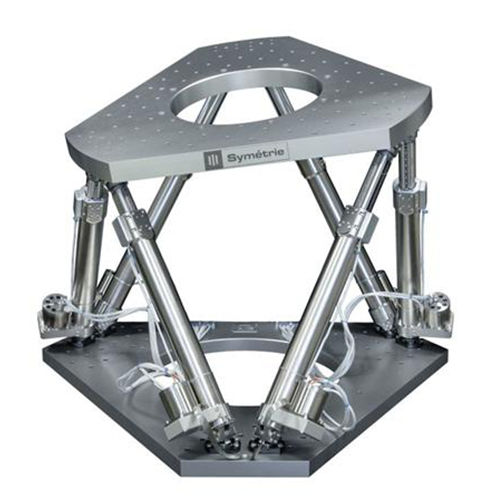

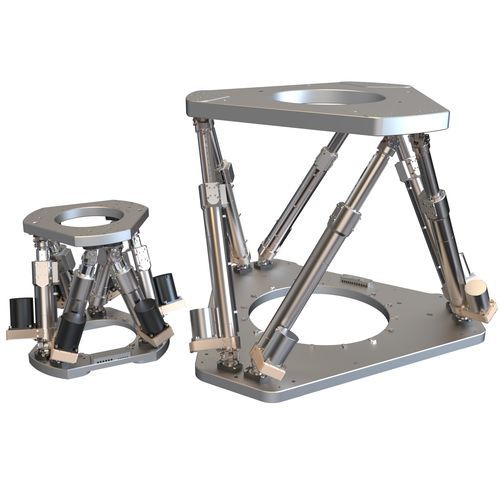

Hexapode de positionnement ZONDApas à passous videpour rayon X
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de positionnement
- Type de moteur
- pas à pas
- Applications
- pour l'industrie des semi-conducteurs, pour applications aérospatiales, pour test, sous vide, pour la robotique, pour salle blanche, pour fibre optique, pour alignement géométrique, pour applications de laboratoire, de faisceaux optiques, pour rayon X, pour applications médicales, pour applications optiques, pour l'inspection de Wafer et métrologie, pour manutention de wafers
- Autres caractéristiques
- haute précision, sur mesure, de précision, haute résolution, avec encodeur absolu, par API, pour charges lourdes, pour miroir, satellite, avec contrôleur, avec cinématique parallèle, avec moteur pas à pas
- Charge utile
Min: 0 kg
(0 lb)Max: 400 kg
(881,8 lb)- Course linéaire X
Min: -200 mm
(-8 in)Max: 200 mm
(8 in)- Course linéaire Y
Min: -200 mm
(-7,87 in)Max: 200 mm
(7,87 in)- Course linéaire Z
Min: -150 mm
(-5,91 in)Max: 150 mm
(5,91 in)- Course angulaire X
Min: -20 °
Max: 20 °
- Course angulaire Y
Min: -20 °
Max: 20 °
- Course angulaire Z
Min: -20 °
Max: 20 °
- Hauteur
750 mm
(29,5 in)- Résolution
5 µm
- Répétabilité
2 µm
- Vitesse
8 mm/s
Description
HAUTE PRÉCISION ET FORTE CHARGE
SYMETRIE innove avec un nouvel hexapode ultra-performant nommé ZONDA pour répondre à des applications demandant à la fois une haute précision, une forte charge et de grandes courses.
Conçu pour positionner de fortes charges allant jusqu’à 400 kg avec une résolution de 50 nm seulement, l’hexapode ZONDA offre de grandes courses de 400 mm en XY, 300 mm en Z, et 40° dans les 3 rotations Rx, Ry, Rz.
L’hexapode ZONDA possède des caractéristiques de précision et de stabilité thermique inégalées grâce à l’intégration de composants en Invar, aux codeurs absolus linéaires intégrés en standard dans les actionneurs et à la conception d’articulations particulièrement rigides.
En option, l’hexapode ZONDA peut être compatible vide ou salle blanche.
ZONDA est utilisable dans toutes les orientations : verticale, horizontale, plateau mobile en bas…
APPLICATIONS
► Instrumentation
► Optique
► Laboratoires d’essais
► Aéronautique et spatial
► Métrologie
► Semiconducteurs
► Synchrotrons
VIDÉO
Catalogues
Zonda hexapod
2 Pages
