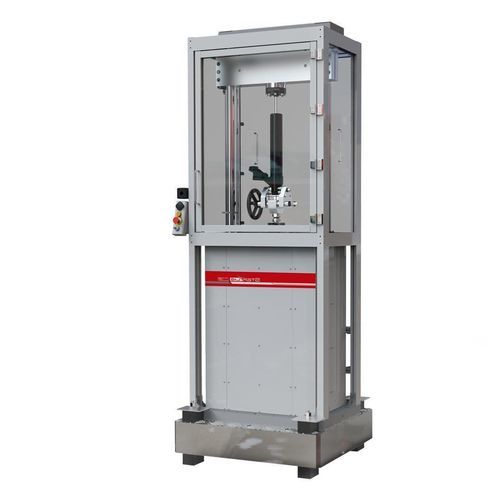

Excitateur électrodynamique KUD series

Aperçu du produit
KUD est la série électrodynamique destinée aux essais de durabilité haute-dynamique sur amortisseurs et systèmes de suspension. Conçue pour remplacer les bancs hydrauliques, la série KUD supporte des efforts de pic jusqu'à 160 kN et des charges dynamiques continues jusqu'à 82 kN tout en autorisant des vitesses élevées et des cycles de longue durée.

Caractéristiques principales
Effort dynamique continu max. : 82 kN
Effort de pic max. : 160 kN

Type d'essai

• Durée (fatigue/durabilité à long terme)
• Validation de fiabilité et de performance

Applications

• Amortisseurs et dispositifs d'amortissement
• Éléments et sous-ensembles de suspension

Fonctionnalités (niveau élevé)

• Guidages linéaires spéciaux conçus pour des cycles multi-milliards
• Moteurs linéaires électrodynamiques à inertie réduite
• Système de refroidissement optimisé pour essais continus et prolongés
• Contrôle en boucle fermée de la force et du déplacement via contrôleur Test Center
• Prise en charge d'options matérielles pour une large gamme d'essais de performance
• Génération de formes d'onde variées : sinusoïdale, triangulaire, carrée, sine-on-sine, balayage sinusoïdal, sinusoïdale/triangulaire double vitesse, cyclique en bloc
• Acquisition de données haute résolution 24 bits
• Poste de commande séparé et indépendant
• Interface graphique PC Test Center pour gestion simple et flexible des essais
• Large choix de pinces, accessoires dédiés et cellules de charge
• Intégration possible avec extensomètres et chambres climatiques

Avantages

• Performance dynamique adaptée aux protocoles de durabilité à haute fréquence
• Maintenance minimale grâce à l'absence de transmission mécanique
• Consommation électrique réduite liée à l'efficacité des moteurs électriques
• Configuration géométrique flexible et prise en charge multi-échantillons
• Installation Plug & Play
• Coût d'acquisition compétitif par rapport aux solutions hydrauliques

Données techniques (tableau)
SÉRIE KUD | KUD030 | KUD040 | KUD060 | KUD080 | KUD160
Version | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2 | STD / L1 / L2
Charge dynamique cont. [kN] | 15 | 20 | 30 | 41 | 82
Charge de pic [kN] | 30 | 40 | 60 | 80 | 160
Vitesse à charge cont. [m/s] 400VAC | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2 | 1.25 / 2.5 / 4.2
Vitesse à charge cont. [m/s] 480VAC | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5 | 1.5 / 3 / 5
Vitesse max [m/s] | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6 | 2 / 3 / 6
Course max [mm] | 200 / 300 (disponible selon modèles)
Éprouvettes | Multiples
Guides linéaires | Nouveaux guides spéciaux
Système anti-rotation | Inclus
Connexion au sol | Fixe au sol ou sur ressorts pneumatiques

Caractéristiques / spécifications techniques

• Nom de la série : KUD series
• Charge dynamique continue max. : jusqu'à 82 kN
• Capacité de pic : jusqu'à 160 kN
• Modèles disponibles : KUD030, KUD040, KUD060, KUD080, KUD160
• Versions par modèle : STD, L1, L2
• Vitesse à charge continue (400 VAC) : jusqu'à 4.2 m/s (selon version)
• Vitesse à charge continue (480 VAC) : jusqu'à 5 m/s (selon version)
• Vitesse max : jusqu'à 6 m/s
• Course max : 200 mm ou 300 mm
• Éprouvettes : multiples (configuration multi-échantillons supportée)
• Système anti-rotation : inclus
• Guidages : guides spéciaux pour essais de très longue durée
• Actionnement : moteurs linéaires électrodynamiques (sans transmission mécanique)
• Contrôle & acquisition : contrôle en boucle fermée force et déplacement, acquisition 24 bits, interface PC Test Center
• Intégration : support extensomètre et chambre climatique ; large gamme de pinces, accessoires et cellules de charge
