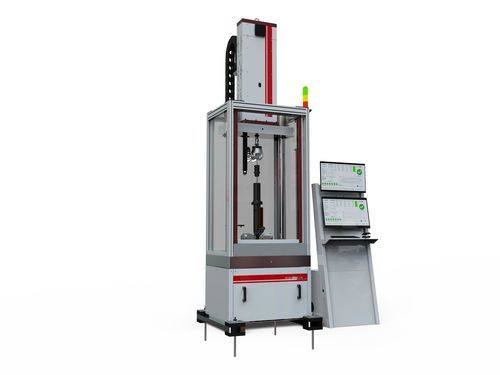

Machine d'essai au choc EOL

de qualitéautomatiséecontrôlée par ordinateur

Présentation
Les machines d’essai d’amortisseurs en fin de ligne (EOL) sont des systèmes électrodynamiques actionnés par des moteurs linéaires (série EOL) destinés au contrôle fonctionnel et qualité final des amortisseurs et suspensions sur la ligne de production. Elles sont configurées pour des essais rapides, reproductibles et pour une intégration automatisée en production.

Caractéristiques

• Charge de pointe : 66 kN
• Charge dynamique : 24 kN
• Vitesse d’essai max. : 6,5 m/s
• Actionnement électrodynamique par moteurs linéaires (HUD010–HUD060)
• Conception à faible maintenance
• Hautes performances dynamiques

Types de tests

• Tests fonctionnels et de qualité en fin de ligne (EOL)

Applications

• Amortisseurs
• Systèmes de suspension automobile

Systèmes — base
Les systèmes EOL sont basés sur les actionneurs linéaires de la série HUD (HUD010, HUD020, HUD030, HUD040, HUD060). L’architecture mécanique et logicielle est adaptée à l’intégration en ligne et à la gestion automatisée des pièces.

Capacités d’essai

• Essais complets d’amortisseurs et de suspensions
• Essais d’amortisseurs ouverts avec pont de précharge

Éléments structurels

• Clôtures de sécurité
• Barrière infrarouge
• Porte transparente automatique
• Fermeture par barre transversale

Fonctionnalité du logiciel

• Intégration réseau et base de données client
• Lecteur de code-barres et scan automatique du N° de série
• Gestion des suspensions semi-actives/actives
• Interface conviviale pour configuration rapide et reporting
• Zone de rebut sensorisée pour traçabilité

Accessoires

• Large gamme de mâchoires et dispositifs de serrage
• Fermeture automatique des mâchoires

Comparaison des séries
Série | LUD SERIES | HUD SERIES | XUD SERIES | KUD SERIES | EOL SERIES
Type de test | Performance / Reliability | Performance / Quality | Performance | Durability / Reliability | End of Line / Quality
Max. Speed | 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.0 m/s | 6,5 m/s
Max. Acceleration | 6 G | 75 G | 110 G | 50 G | 65 G
Peak load | 20 kN | 66 kN | 31 kN | 160 kN | 66 kN
Dynamic load | 7 kN | 24 kN | 8.1 kN | 82 kN | 24 kN
Static load | 6 kN | 18 kN | 6.3 kN | 58 kN | 18 kN

Caractéristiques / spécifications techniques

• Type : machine d’essai électrodynamique EOL basée sur actionneurs linéaires HUD (HUD010–HUD060)
• Charge de pointe : 66 kN
• Charge dynamique continue : 24 kN
• Vitesse d’essai max. : 6,5 m/s
• Accélération indicative max. : ≈65 G
• Charge statique indicative : 18 kN
• Sécurité : clôtures, barrière infrarouge, porte transparente automatique, fermeture par barre transversale
• Logiciel : intégration réseau/BD, lecture codes-barres, scan automatique S/N, gestion suspensions, rapports de résultats
• Accessoires : large gamme de mâchoires, fermeture automatique
