Platine de positionnement XYZ 782300:148.26

à moteur linéaire3 axes

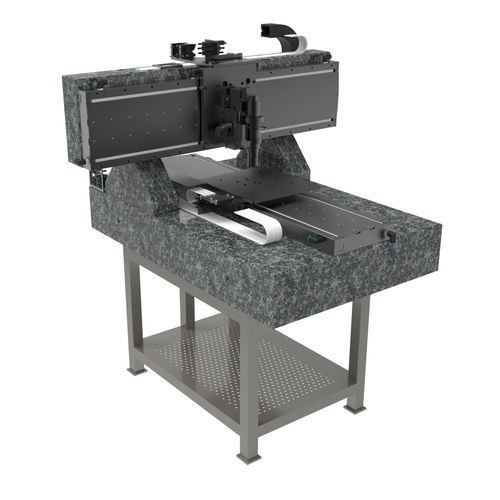

Ce système d'inspection (présenté ici sans couvercle) est spécialement conçu pour l'assurance qualité automatisée. Le système de positionnement permet un positionnement le long de deux axes linéaires. Une caméra ou un capteur haute résolution est déplacé par rapport à l'échantillon pour inspecter les géométries, effectuer des mesures et documenter les caractéristiques de qualité spéciales. Le système est contrôlé par un contrôleur de mouvement séparé pour trois axes. Inspection automatisée et à faible maintenance 24 heures sur 24 et 7 jours sur 7 - Inspection simultanée par des déplacements jusqu'à 820 mm - Réduction du temps de cycle avec des vitesses allant jusqu'à 150 mm/s et des accélérations de 2 m/s2 - Résultats de mesure précis et amélioration considérable de la qualité avec une répétabilité allant jusqu'à 1 µm - Fonctionnement 24/7 à faible maintenance et concept de maintenance flexible grâce à l'échange rapide du système sur la structure en granit Possibilité d'extension : - Diverses courses jusqu'à 720 mm - Version pour salle blanche ISO 14644-1 (jusqu'à la classe 1 sur demande) - En option, avec axe Z motorisé - Connexions pour l'extraction de la poussière et les couvertures de courroies rotatives - Avec/sans cadre et plaque de base en granit ou en aluminium - Intégration dans l'application spécifique du client - Utilisation immédiate avec un contrôleur préconfiguré et un logiciel exemplaire
