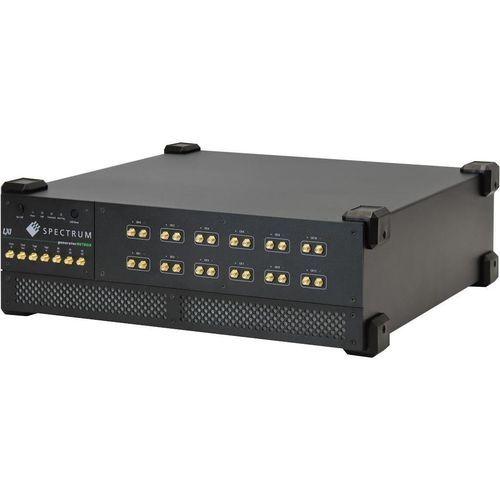

Générateur de signal DN6.63 series

d'impulsionsde fonctions arbitrairesnumérique

Présentation
La série DN6.63x regroupe des générateurs d'ondes arbitraires (AWG) multicanaux 16 bits avec commande distante Ethernet. Les modèles permettent une sortie indépendante et simultanée sur chaque canal, chaque canal disposant de son DAC et de son amplificateur. Certaines configurations proposent des taux d'échantillonnage jusqu'à 10,0 GS/s et des largeurs de bande analogiques jusqu'à 2,50 GHz.

Principales caractéristiques

• Génération d'ondes arbitraires en 16 bits
• Configurations disponibles : 4, 6, 8, 10 ou 12 canaux analogiques
• Génération simultanée sur tous les canaux avec DAC et amplificateur dédiés
• Amplitude de sortie programmable : jusqu'à ±500 mV single-ended dans 50 Ω ou ±1,0 V différentiel dans 50 Ω
• Modes de fonctionnement : Single-Shot, Loop, FIFO, Multiple Replay, etc.
• Options : mode DDS multi-porteuse et générateur d'impulsions numériques
• Mémoire embarquée évolutive selon modèle (jusqu'à 8 GSamples par AWG ou packs mémoire optionnels plus importants)

Modèles disponibles et spécifications comparatives

• DN6.635-04 — 4 sorties analogiques, 4 sorties numériques ; 16 bits ; taux d'échantillonnage : jusqu'à 10 GS/s (selon canaux actifs) ; bande passante : 2,50 GHz ; mémoire : 2x2 GSamples (option 2x8 GSamples)
• DN6.635-06 — 6 sorties analogiques, 4 sorties numériques ; 16 bits ; taux d'échantillonnage : jusqu'à 10 GS/s (variable selon nombre de canaux actifs) ; bande passante : 2,50 GHz ; mémoire : 3x2 GSamples (option 3x8 GSamples)
• DN6.635-08 — 8 sorties analogiques, 4 sorties numériques ; 16 bits ; taux d'échantillonnage : jusqu'à 10 GS/s (variable) ; bande passante : 2,50 GHz ; mémoire : 4x2 GSamples (option 4x8 GSamples)
• DN6.635-10 — 10 sorties analogiques, 4 sorties numériques ; 16 bits ; taux d'échantillonnage : jusqu'à 10 GS/s (variable) ; bande passante : 2,50 GHz ; mémoire : 5x2 GSamples (option 5x8 GSamples)
• DN6.635-12 — 12 sorties analogiques, 4 sorties numériques ; 16 bits ; taux d'échantillonnage : jusqu'à 10 GS/s (variable) ; bande passante : 2,50 GHz ; mémoire : 6x2 GSamples (option 6x8 GSamples)
• Serie DN6.632 — variantes à taux d'échantillonnage plus faible (ex. DN6.632-04/06/08/10/12) : jusqu'à 3,20 GS/s ; bande passante : 1,40 GHz ; mémoire et nombre de canaux selon modèle

Caractéristiques techniques

• Résolution : 16 bits
• Taux d'échantillonnage maximum : jusqu'à 10,0 GS/s (dépend du modèle et du nombre de canaux actifs)
• Canaux de sortie analogique : 4, 6, 8, 10 ou 12 disponibles
• Génération simultanée : DAC et amplificateur dédiés par canal
• Amplitude de sortie : jusqu'à ±500 mV single-ended dans 50 Ω ; jusqu'à ±1,0 V différentiel dans 50 Ω
• Bande passante analogique : jusqu'à 2,50 GHz (famille DN6.635) ; DN6.632 jusqu'à 1,40 GHz
• Mémoire embarquée : selon modèle, extensible via packs optionnels
• Modes de lecture : Single-Shot, Loop, FIFO, Multiple Replay
• Options : DDS multi-porteuse, générateur d'impulsions numériques
• Interface : Ethernet (opération distante LXI/netbox)
