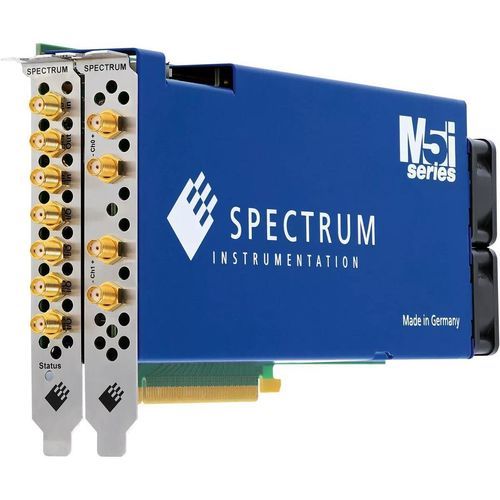

Carte de communication PCI numérique M5i.63xx-x16 series

à sortie double

Présentation du produit
La famille M5i.63xx-x16 PCIe est une série de générateurs d'ondes arbitraires (AWG) 16 bits pour PCI Express x16, combinant haute résolution, fréquences d'échantillonnage élevées, grande mémoire embarquée et très hautes vitesses de streaming. La série utilise l'API commune de Spectrum et la même interface logicielle que les autres produits Spectrum.

Caractéristiques principales

• Générateur d'ondes arbitraires 16 bits à haute vitesse
• Disponible en versions 1 ou 2 voies
• Génération simultanée de signaux sur toutes les voies
• DAC et amplificateur séparés par voie
• Niveau de sortie programmable jusqu'à ±500 mV en single‑ended sur 50 Ω
• Niveau de sortie programmable jusqu'à ±1,0 V en différentiel sur 50 Ω
• Modes de fonctionnement : Single‑Shot, Loop, FIFO, Multiple Replay, etc.
• Option DDS multi‑porteuse disponible
• Mémoire embarquée : 2 GSamples standard (option 8 GSamples)
• Transfert direct depuis GPU CUDA via l'option SCAPP

Modèles disponibles (résumé du tableau produit)

• M5i.6357-x16 — PCI Express x16 ; 2 sorties analogiques ; 4 sorties numériques ; 16 Bit ; taux d'échantillonnage : 10 GS/s (1 voie active) / 5 GS/s (2 voies actives) ; bande passante : 3,90 GHz ; mémoire : 2 GSamples (option 8 GSamples) ; synchronisation : Star‑Hub pour 8 cartes ; niveau max de sortie : ±500 mV single‑ended (±1,0 V différentiel) ; fonctionnalités : Multiple Replay ; options : Digital Pulse Generator, mode Multi‑Carrier DDS, Remote Server.
• M5i.6350-x16 — PCI Express x16 ; 1 sortie analogique ; 4 sorties numériques ; 16 Bit ; taux d'échantillonnage : 10 GS/s (1 voie active) ; bande passante : 2,50 GHz ; mémoire : 2 GSamples (option 8 GSamples) ; synchronisation : Star‑Hub pour 8 cartes ; niveau max de sortie : ±500 mV single‑ended (±1,0 V différentiel) ; mêmes fonctionnalités et options de la famille.
• M5i.6360-x16 — PCI Express x16 ; 1 sortie analogique ; 4 sorties numériques ; 16 Bit ; taux d'échantillonnage : 10 GS/s (1 voie active) ; bande passante : 3,90 GHz ; mémoire : 2 GSamples (option 8 GSamples) ; synchronisation Star‑Hub ; mêmes niveaux de sortie et options.
• M5i.6321-x16 — PCI Express x16 ; 2 sorties analogiques ; 4 sorties numériques ; 16 Bit ; taux d'échantillonnage : 3,20 GS/s (1 ou 2 voies actives) ; bande passante : 1,40 GHz ; mémoire : 2 GSamples (option 8 GSamples) ; synchronisation Star‑Hub ; mêmes niveaux de sortie et options.
• M5i.6320-x16 — PCI Express x16 ; 1 sortie analogique ; 4 sorties numériques ; 16 Bit ; taux d'échantillonnage : 3,20 GS/s (1 voie active) ; bande passante : 1,40 GHz ; mémoire : 2 GSamples (option 8 GSamples) ; synchronisation Star‑Hub ; mêmes niveaux de sortie et options.

Caractéristiques / spécifications techniques

• Dénomination commerciale : M5i.63xx-x16
• Résolution : 16 Bit
• Taux d'échantillonnage : jusqu'à 10 GS/s (une voie active), jusqu'à 5 GS/s (deux voies actives) selon le modèle ; certains modèles à 3,20 GS/s
• Voies de sortie analogique : 1 ou 2 (selon modèle)
• Sorties numériques : 4
• Bande passante : variable selon modèle — exemples : 1,40 GHz, 2,50 GHz, 3,90 GHz
• Mémoire embarquée : 2 GSamples standard ; option 8 GSamples
• Niveau max de sortie : ±500 mV single‑ended sur 50 Ω (±1,0 V différentiel sur 50 Ω)
• Synchronisation : Star‑Hub pour jusqu'à 8 cartes
• Modes de fonctionnement : Single‑Shot, Loop, FIFO, Multiple Replay, etc.
• Options : Digital Pulse Generator ; mode Multi‑Carrier DDS ; Remote Server ; SCAPP (transfert direct depuis GPU CUDA)
• Plateforme / Interface : PCI Express x16
• Logiciel / API : Utilise l'API commune de Spectrum et la même interface logicielle que les autres produits Spectrum
