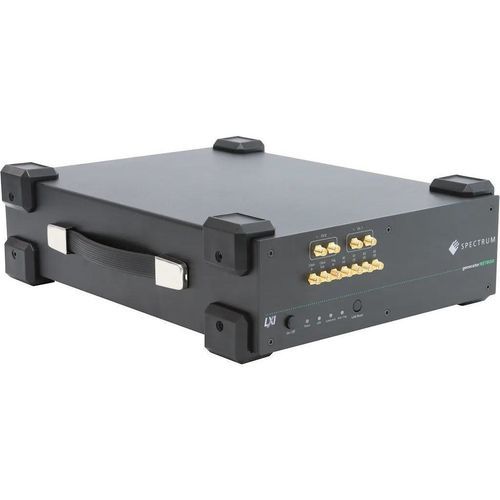

Générateur de signal DN2.63 series

d'impulsionsde fonctions arbitrairesprogrammable

Le DN2.63x est un générateur de formes d'ondes arbitraires (AWG) NETBOX 16 bits de haute performance offrant un contrôle à distance par Ethernet, une haute résolution et des taux d'échantillonnage très élevés jusqu'à 10 Géch. Il est disponible dans des configurations à 1 ou 2 canaux et est conçu pour la génération simultanée de signaux multicanaux avec des étages de convertisseur numérique-analogique et d'amplification par canal. Caractéristiques principales

• Générateur de forme d'onde arbitraire 16 bits rapide
• Disponible en version 1 ou 2 voies
• Génération simultanée de signaux sur toutes les voies
• CAD et amplificateur séparés par voie
• Niveau de sortie programmable jusqu'à ±500 mV en 50 Ohm
• Niveau de sortie programmable jusqu'à ±1,0 V en 50 Ohm
• Modes d'opération : Single-Shot, Loop, FIFO, Multiple Replay, ...
• Option DDS multiporteuse disponible
• Mémoire embarquée jusqu'à 2 Géchantillons (option 8 Géchantillons)

Modèles de la famille DN2.63x

• DN2.635-01 - Plate-forme : Ethernet ; Sortie analogique : 1 ; Sortie numérique : 4 ; Résolution : 16 bits ; taux d'échantillonnage : 10 Géch/s (1 canal actif) ; Bande passante : 2.50 GHz ; Mémoire (Max) : 2 Géchantillons (8 Géchantillons en option) ; Niveau de sortie max : ±500 mV mono (±1.0 V différentiel) en 50 ohm ; Fonctionnalité : Relecture multiple ; Options : Option générateur d'impulsions numériques, mode DDS multiporteuse.
• DN2.635-02 - Plate-forme : Ethernet ; Sortie analogique : 2 ; Sortie numérique : 4 ; Résolution : 16 bits ; taux d'échantillonnage : 10 Géch/s (1 canal actif) / 5 Géch/s (2 canaux actifs) ; Bande passante : 2.50 GHz ; Mémoire (Max) : 2 Géchantillons (8 Géchantillons en option) ; Niveau de sortie maximum : ±500 mV mono (±1.0 V différentiel) dans 50 ohms ; Fonctionnalité : Relecture multiple ; Options : Option générateur d'impulsions numériques, mode DDS multiporteuse.
• DN2.636-01 - Plate-forme : Ethernet ; Sortie analogique : 1 ; sortie numérique : 4 ; Résolution : 16 bits ; taux d'échantillonnage : 10 Géch/s (1 canal actif) ; Bande passante : 3.90 GHz ; Mémoire (Max) : 2 Géchantillons (8 Géchantillons en option) ; Niveau de sortie max : ±500 mV mono (±1.0 V différentiel) en 50 ohm ; Fonctionnalité : Relecture multiple ; Options : Option générateur d'impulsions numériques, mode DDS multiporteuse.
• DN2.636-02 - Plate-forme : Ethernet ; Sortie analogique : 2 ; Sortie numérique : 4 ; Résolution : 16 bits ; taux d'échantillonnage : 10 Géch/s (1 canal actif) / 5 Géch/s (2 canaux actifs) ; Bande passante : 3.90 GHz ; Mémoire (Max) : 2 Géchantillons (8 Géchantillons en option) ; Niveau de sortie max : ±500 mV mono (±1.0 V différentiel) en 50 ohm ; Fonctionnalité : Relecture multiple ; Options : Option générateur d'impulsions numériques, mode DDS multiporteuse.
• DN2.632-02 - Plate-forme : Ethernet ; Sortie analogique : 2 ; Sortie numérique : 4 ; Résolution : 16 bits ; taux d'échantillonnage : 3.20 Géch/s (1 canal actif) / 3,20 Géch/s (2 canaux actifs) ; Bande passante : 1,40 GHz ; Mémoire (Max) : 2 Géchantillons (8 Géchantillons en option) ; Niveau de sortie maximum : ±500 mV en mode asymétrique (±1.0 V différentiel) en 50 ohms ; Fonctionnalité : Relecture multiple ; Options : Option générateur d'impulsions numériques, mode DDS multiporteuse.
• DN2.632-01 - Plate-forme : Ethernet ; Sortie analogique : 1 ; sortie numérique : 4 ; Résolution : 16 bits ; taux d'échantillonnage : 3.20 Géch/s (1 canal actif) ; Bande passante : 1,40 GHz ; Mémoire (Max) : 2 Géchantillons (8 Géchantillons en option) ; Niveau de sortie max : ±500 mV mono (±1.0 V différentiel) en 50 ohm ; Fonctionnalité : Relecture multiple ; Options : Option générateur d'impulsions numériques, mode DDS multiporteuse.

Caractéristiques / spécifications techniques

• Résolution : 16 bits
• Taux d'échantillonnage maximal : jusqu'à 10,0 Géch/s (varie selon le modèle et le nombre de canaux actifs : par exemple 10 Géch/s pour un seul canal actif, 5 Géch/s par canal pour les variantes à 2 canaux 10 Géch/s)
• Bande passante analogique : dépend du modèle (exemples sur la page : 1,40 GHz, 2,50 GHz, 3,90 GHz)
• Canaux : 1 ou 2 (génération simultanée sur tous les canaux)
• Architecture par canal : convertisseur numérique-analogique et amplificateur séparés par canal
• Niveaux de sortie : programmables jusqu'à ±500 mV en mode asymétrique dans 50 Ω ; jusqu'à ±1,0 V en mode différentiel dans 50 Ω
• Sorties numériques : 4 (comme indiqué dans le tableau de famille)
• Mémoire embarquée : 2 échantillons GS standard ; mise à niveau optionnelle de 8 échantillons GS
• Modes de fonctionnement : Single-Shot, Loop, FIFO, Multiple Replay, et autres
• Plateforme / télécommande : Ethernet (NETBOX)
• Fonctions optionnelles : Option générateur d'impulsions numériques ; mode DDS multiporteuse (option DDS)
