Numériseur jusqu'à 5 GS/s DN6.33 series

jusqu'à 10 GS/sjusqu'à 3.2 GS/s10 canaux

Présentation

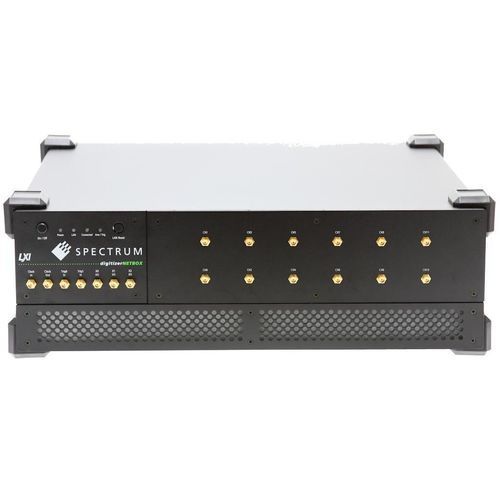

La série DN6.33x regroupe des instruments ultra-rapides Ethernet/LXI digitizerNETBOX offrant une résolution 12 bits et des cadences d'échantillonnage de 3,2 GS/s à 10,0 GS/s, disponibles en configurations multi-canaux jusqu'à 12 canaux. Ces unités associent des front-ends A/D à très large bande passante à une mémoire embarquée flexible et à une exploitation à distance via Ethernet/LXI, adaptées aux bancs d'essai et aux applications automatisées.

Points clés

• Modèles avec cadences 10,0 GS/s, 6,4 GS/s et 3,2 GS/s
• Bande passante analogique jusqu'à 3,0 GHz (variantes 2,0 GHz pour les modèles 6,4/3,2 GS/s)
• Nombre de canaux disponibles : 4, 6, 8, 10 ou 12
• Mémoire embarquée : standard 1/2 GSamples par canal ; options 4/8 GSamples par canal
• Quatre plages d'entrée de ±200 mV à ±2,5 V ; impédance 50 Ω ; couplage DC ; entrées single-ended
• Modes de trigger : Window, re-arm, OR/AND et configurations multiples
• Contrôle à distance et intégration via Ethernet / LXI

Modèles disponibles et principales données par modèle (extrait du tableau produit)

• DN6.335-04 — Ethernet ; 4 entrées analogiques ; 12 Bit ; 10 GS/s (1–2 canaux actifs), 5 GS/s (4 actifs) ; 3 GHz ; plages ±200 mV à ±2,5 V ; 50 Ω ; DC ; single-ended ; offset utilisateur ±100 % ; Mémoire (Max) : 2x2 GSamples (2x8 GSamples en option) ; Synchronisation Internal Star-Hub ; Fonctions : 8 Bit Mode, 12 Bit Packed Mode, Multiple Recording, Timestamp ; Options : Block Average, Digital Pulse Generator
• DN6.335-06 — Ethernet ; 6 entrées analogiques ; 12 Bit ; 10 GS/s (1–2 actifs), 5 GS/s (4–6 actifs) ; 3 GHz ; Mémoire (Max) : 3x2 GSamples (3x8 en option) ; Synchronisation Internal Star-Hub ; mêmes fonctions/options
• DN6.335-08 — Ethernet ; 8 entrées analogiques ; 12 Bit ; 10 GS/s (1,2,4 actifs), 5 GS/s (6,8 actifs) ; 3 GHz ; Mémoire (Max) : 4x2 GSamples (4x8 en option)
• DN6.335-10 — Ethernet ; 10 entrées analogiques ; 12 Bit ; 10 GS/s (1,2,4 actifs), 5 GS/s (6,8,10 actifs) ; 3 GHz ; Mémoire (Max) : 5x2 GSamples (5x8 en option)
• DN6.335-12 — Ethernet ; 12 entrées analogiques ; 12 Bit ; 10 GS/s (1,2,4,6 actifs), 5 GS/s (8,10,12 actifs) ; 3 GHz ; Mémoire (Max) : 6x2 GSamples (6x8 en option)
• DN6.333-04 — Ethernet ; 4 entrées analogiques ; 12 Bit ; 6,40 GS/s (1–2 actifs), 3,20 GS/s (4 actifs) ; 2 GHz ; Mémoire (Max) : 2x2 GSamples (2x8 en option)
• DN6.333-06 — Ethernet ; 6 entrées analogiques ; 12 Bit ; 6,40 GS/s (1–2 actifs), 3,20 GS/s (4–6 actifs) ; 2 GHz ; Mémoire (Max) : 3x2 GSamples (3x8 en option)
• DN6.333-08 — Ethernet ; 8 entrées analogiques ; 12 Bit ; 6,40 GS/s (1,2,4 actifs), 3,20 GS/s (6,8 actifs) ; 2 GHz ; Mémoire (Max) : 4x2 GSamples (4x8 en option)
• DN6.333-10 — Ethernet ; 10 entrées analogiques ; 12 Bit ; 6,40 GS/s (1,2,4 actifs), 3,20 GS/s (6,8,10 actifs) ; 2 GHz ; Mémoire (Max) : 5x2 GSamples (5x8 en option)
• DN6.333-12 — Ethernet ; 12 entrées analogiques ; 12 Bit ; 6,40 GS/s (1,2,4 actifs), 3,20 GS/s (6,8,10,12 actifs) ; 2 GHz ; Mémoire (Max) : 6x2 GSamples (6x8 en option)

Spécifications techniques

• Résolution : 12 Bit (modes 8 Bit et 12 Bit packed disponibles)
• Cadence maximale : jusqu'à 10,0 GS/s (selon modèle) ; autres variantes à 6,4 GS/s et 3,2 GS/s
• Bande passante analogique : jusqu'à 3,0 GHz (variantes 3 GHz) ou jusqu'à 2,0 GHz (variantes 6,4/3,2 GS/s)
• Nombres de canaux : 4, 6, 8, 10, 12 (selon modèle)
• Plages d'entrée : ±200 mV à ±2,5 V (quatre plages sélectionnables)
• Impédance d'entrée : 50 Ω
• Couplage : DC
• Type d'entrée : Single-ended
• Mémoire embarquée : base 1/2 GSamples par canal ; options 4 GSamples ou 8 GSamples par canal
• Modes de trigger : Window, re-arm, triggers OR/AND
• Synchronisation : Internal Star-Hub (synchronisation multi-module)
• Horodatage, modes d'enregistrement multiples, option Block Average
• Contrôle à distance : Ethernet / LXI (digitizerNETBOX device)
