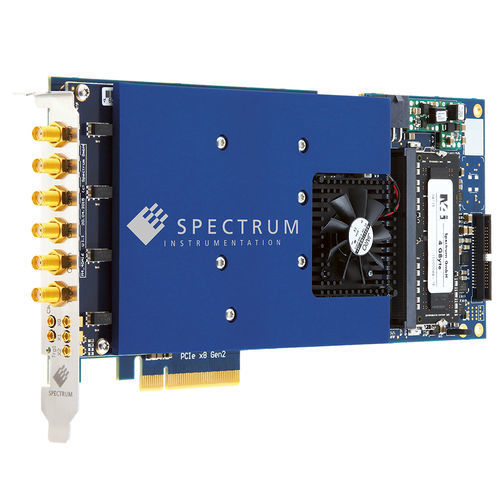

Numériseur PCIe M4i.22xx series
jusqu'à 5 GS/s2 canaux4 canaux

numériseur PCIe
numériseur PCIe
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Vitesse
jusqu'à 5 GS/s
Nombre de canaux
2 canaux, 4 canaux, 1 canal
Spécifications
8 bits, PCIe

Description

NUMERISATEUR - PCIe - jusqu'à 5 Géch/s - 8 bits - numériseur 8 bits avec interface PCIe - Modèles avec 5 GS/s, 2.5 GS/s et 1.25 GS/s - Modèles à 4, 2 ou 1 canal - Largeur de bande jusqu'à 1,5 GHz - Plage d'entrée de ± 200 mV à ± 2,5 V - Échantillonnage simultané sur tous les canaux - ADC et amplificateur séparés par canal - mémoire embarquée de 4 Géchantillons - Synchronisation jusqu'à 8 cartes = 32 voies (avec Star-Hub) - 9 modèles différents disponibles Les 9 modèles de numériseurs à grande vitesse de la série M4i.22xx PCI Express (PCIe) sont conçus pour l'acquisition de données ultra rapide et de haute qualité. Chaque canal d'entrée possède son propre convertisseur A/D et son propre amplificateur d'entrée programmable. Cela permet d'enregistrer des signaux simultanément sur 2 canaux à 2,5 Géch/s et sur 4 canaux à 1,25 Géch/s sans aucun retard de phase entre eux. La très grande mémoire embarquée permet des enregistrements de longue durée, même avec les taux d'échantillonnage les plus élevés. Toutes les cartes de la série M4i.22xx peuvent utiliser la totalité de la mémoire embarquée pour le nombre de canaux activés. Un mode FIFO est également intégré à la carte. Il permet l'acquisition de données en continu pour le traitement en ligne ou pour le stockage des données sur disque dur. La série 22xx est le meilleur choix pour 10 ou même 100 canaux à 1,25 GS/s.

---
