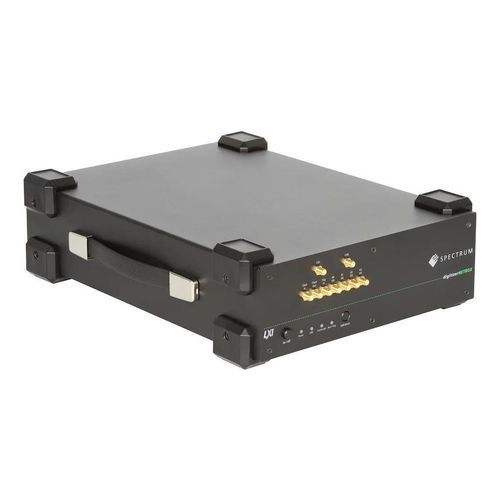

Numériseur jusqu'à 5 GS/s DN2.33x series

jusqu'à 10 GS/sjusqu'à 3.2 GS/s1 canal

Présentation
La série DN2.33x regroupe des instruments digitizerNETBOX Ethernet/LXI offrant une conversion A/N 12 bits avec des taux d'échantillonnage jusqu'à 10,0 GS/s et une bande passante analogique jusqu'à 4,70 GHz pour l'acquisition haute vitesse et l'exploitation à distance sur réseau.

Principales caractéristiques

• Modèles avec taux d'échantillonnage de 10,0 GS/s, 6,4 GS/s et 3,2 GS/s (variantes monopiste et bipiste).
• Bande passante analogique jusqu'à 4,70 GHz selon le modèle.
• Configurations 1 ou 2 canaux ; mémoire embarquée jusqu'à 2 GSamples (options d'extension selon appareil).
• Quatre plages d'entrée : ±200 mV à ±2,5 V ; impédance 50 Ω ; couplage DC ; entrées single-ended.
• Modes de trigger : fenêtre, re-arm, OR/AND ; horodatage et modes d'enregistrement multiples pris en charge.
• Exploitation à distance via Ethernet / LXI (instrument réseau digitizerNETBOX).

Modèles disponibles et spécifications principales

• DN2.335-01 — Ethernet ; 1 canal ; 12 bits ; 10 GS/s (1 ch) ; 3 GHz BP ; entrée ±200 mV à ±2,5 V ; 50 Ω ; DC ; single-ended ; offset utilisateur ±100 % ; mémoire jusqu'à 2 GSamples ; options : Block Average, Digital Pulse Generator.
• DN2.336-01 — Ethernet ; 1 canal ; 12 bits ; 10 GS/s (1 ch) ; 4,70 GHz BP ; entrée ±200 mV à ±2,5 V ; 50 Ω ; DC ; single-ended ; offset utilisateur ±100 % ; mémoire jusqu'à 2 GSamples ; options : Block Average, Digital Pulse Generator.
• DN2.335-02 — Ethernet ; 2 canaux ; 12 bits ; 10 GS/s (1 ch) / 5 GS/s (2 ch) ; 3 GHz BP ; entrée ±200 mV à ±2,5 V ; 50 Ω ; DC ; single-ended ; offset utilisateur ±100 % ; mémoire jusqu'à 2 GSamples ; options : Block Average, Digital Pulse Generator.
• DN2.336-02 — Ethernet ; 2 canaux ; 12 bits ; 10 GS/s (1 ch) / 5 GS/s (2 ch) ; 4,70 GHz BP ; entrée ±200 mV à ±2,5 V ; 50 Ω ; DC ; single-ended ; offset utilisateur ±100 % ; mémoire jusqu'à 2 GSamples ; options : Block Average, Digital Pulse Generator.
• DN2.333-01 — Ethernet ; 1 canal ; 12 bits ; 6,4 GS/s ; 2 GHz BP ; entrée ±200 mV à ±2,5 V ; 50 Ω ; DC ; single-ended ; offset utilisateur ±100 % ; mémoire jusqu'à 2 GSamples ; options : Block Average, Digital Pulse Generator.
• DN2.333-02 — Ethernet ; 2 canaux ; 12 bits ; 6,4 GS/s (1 ch) / 3,2 GS/s (2 ch) ; 2 GHz BP ; entrée ±200 mV à ±2,5 V ; 50 Ω ; DC ; single-ended ; offset utilisateur ±100 % ; mémoire jusqu'à 2 GSamples ; options : Block Average, Digital Pulse Generator.
• DN2.332-02 — Ethernet ; 2 canaux ; 12 bits ; 3,2 GS/s ; 1 GHz BP ; entrée ±200 mV à ±2,5 V ; 50 Ω ; DC ; single-ended ; offset utilisateur ±100 % ; mémoire jusqu'à 2 GSamples ; options : Block Average, Digital Pulse Generator.

Caractéristiques techniques

• Résolution : 12 bits (modes : natif 12 bits, mode 8 bits, mode 12 bits packé).
• Taux d'échantillonnage maximum : jusqu'à 10,0 GS/s en mono-canal ; 6,4 GS/s ; 3,2 GS/s selon le modèle et le nombre de canaux actifs.
• Bande passante analogique : jusqu'à 4,70 GHz selon variante.
• Plages d'entrée : ±200 mV à ±2,5 V (quatre plages sélectionnables).
• Impédance d'entrée : 50 Ω ; couplage : DC ; type d'entrée : single-ended.
• Canaux : 1 ou 2 (selon modèle) ; taux d'échantillonnage réduits en mode 2 canaux comme indiqué par modèle.
• Mémoire embarquée : jusqu'à 2 GSamples (selon modèle) ; options de mémoire supérieures disponibles selon la documentation de la famille.
• Modes de trigger : fenêtre, re-arm, OR/AND ; horodatage et enregistrement multiple pris en charge.
• Exploitation à distance : instrument réseau Ethernet / LXI (opération distante digitizerNETBOX).
• Options : Block Average, Digital Pulse Generator, Multiple Recording, Timestamping, modes numériques de capture réduite.
