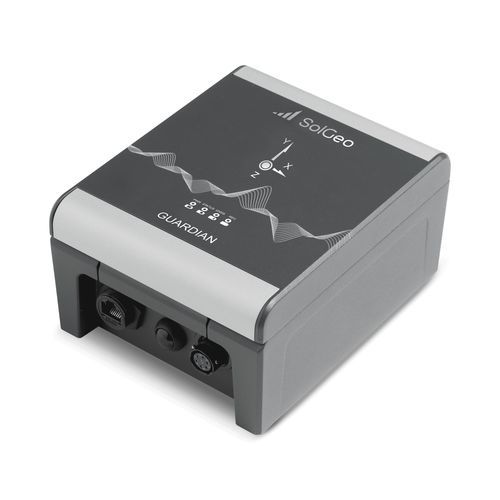

Accélérographe 3 axes Guardian DA

triaxialMEMSpour la surveillance en continu de structure

Brève description
Accélérographe compact et polyvalent avec logiciel d'enregistrement basé sur une interface web, destiné au suivi des vibrations structurelles et à l'alerte de dépassement de seuil.

Caractéristiques principales
Utilise une mémoire flash interne pour le stockage des données d'accélération et propose plusieurs moyens de connectivité Internet. Fonctionne comme client FTP/SFTP et serveur SFTP et prend en charge des protocoles de transmission en temps réel tels que SeedLink pour l'intégration avec des logiciels courants (ex. SeisComP). La gestion s'effectue via Seismic Web Configurator (SWC) pour la configuration, le suivi d'état, la gestion des données et l'affichage des formes d'onde en temps réel. Disponible en ±2g et, en option, ±4g, ±8g. Conçu pour un bon rapport performances/coût.

Configurations optionnelles

• Alimentation PoE (Power over Ethernet)
• Batterie interne (jusqu'à 20 h d'autonomie)
• Récepteur GNSS interne pour la synchronisation temporelle

Applications

• Surveillance des vibrations des bâtiments
• Analyse modale opérationnelle (OMA)
• Surveillance de la santé structurelle (SHM)
• Alerte précoce sismique (EEW)

Caractéristiques techniques — Guardian DA
Type de capteur : accéléromètre MEMS
Nombre d'axes : 3 axes orthogonaux
Fonds d'échelle : ±2g (±4g, ±8g en option)
Plage dynamique : 73 dB @1000 sps, 83 dB @100 sps, 93 dB @10 sps (modèle 2g)
Densité de bruit : 22,5 μg/√Hz typique

Caractéristiques techniques — Guardian DA-Plus
Type de capteur : accéléromètre MEMS
Nombre d'axes : 3 axes orthogonaux
Fonds d'échelle : >±10g
Plage dynamique : 125 dB @1000 sps, 141 dB @100 sps, 157 dB @10 sps
Densité de bruit : 0,25 μg/√Hz typique @100 sps

Caractéristiques générales (Guardian DA et DA-Plus)
Fréquences d'échantillonnage : 10, 25, 50, 100, 200, 250, 500, 1000 sps
Synchronisation : RTC (dérive 0,5 ppm) ; NTP ; GNSS en option
Modes d'enregistrement : Enregistrement continu via SeedLink ; enregistrement d'événements au dépassement de seuils configurables avec pré/post-trigger réglable ; statistiques du signal (min, max, moyenne, RMS) avec intervalles de 10 à 100 s sélectionnables
Mémoire : 32 GB interne, support microSD interne
Formats de données : Solgeo EVE, MiniSEED, ASCII, CSV

Caractéristiques environnementales
Température de fonctionnement : -20 à +70 °C sans batterie interne ; -20 à +50 °C avec batterie interne*
Température de stockage : -40 à +90 °C sans batterie interne ; -20 à +50 °C avec batterie interne
Humidité : 0–100%
*La plage recommandée est plus restreinte pendant la charge de la batterie

Caractéristiques physiques
Poids : 1,2 kg
Dimensions (LxPxH) : 130 mm x 160 mm x 80 mm
Boîtier : aluminium peint
Indice de protection : IP67
Connecteur d'alimentation : bornier 6 broches MIL-C-26482

Notes d'exploitation
Prend en charge la transmission de données en temps réel et l'intégration avec des systèmes d'acquisition et plateformes de surveillance ; interface web pour configuration et diagnostique local/à distance.

Caractéristiques / résumé technique

• Modèle : Guardian DA (variantes dont DA-Plus)
• Capteur : accéléromètre MEMS triaxial
• Fonds d'échelle : DA : ±2g (opt. ±4g, ±8g) ; DA-Plus : >±10g
• Plage dynamique : jusqu'à 157 dB (DA-Plus @10 sps)
• Densité de bruit : DA : 22,5 μg/√Hz ; DA-Plus : 0,25 μg/√Hz @100 sps
• Échantillonnage : jusqu'à 1000 sps
• Mémoire : 32 GB interne + microSD
• Formats : Solgeo EVE, MiniSEED, ASCII, CSV
• Synchronisation : RTC, NTP, GNSS optionnel
• Protection : IP67 ; boîtier en aluminium
• Alimentation optionnelle : PoE, batterie interne (jusqu'à 20 h)
