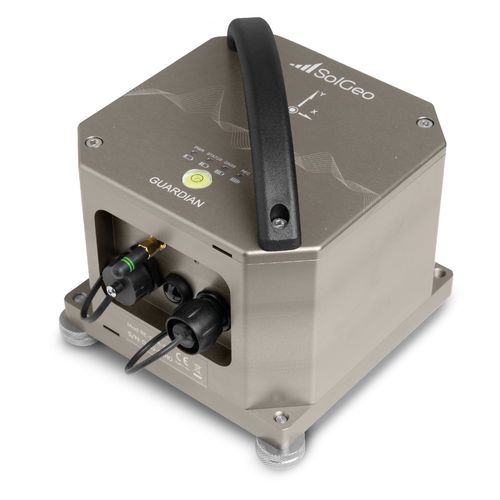

Accélérographe 3 axes Guardian BB

triaxialMEMSsismique

Présentation
Le Guardian BB de SolGeo est un sismographe/accéléromètre large bande compact associant un sismographe triaxial Classe 1 et un accéléromètre MEMS faible bruit (0,7 μg/√Hz). Conçu pour la surveillance structurelle, l'appareil propose un enregistrement continu, l'enregistrement d'événements déclenchés par seuil et une interface d'enregistrement web. La chaîne de capteurs est linéarisée à partir de 1 Hz pour garantir des mesures basses fréquences précises. Conforme aux normes DIN 4150-3, DIN 45669-1 et UNI 9916.

Configurations optionnelles

• Power over Ethernet (PoE)
• Batterie interne (jusqu'à 10 heures de fonctionnement)

Applications

• Mesure HVSR
• Surveillance structurelle civile
• Stations de réseaux sismiques
• Analyse modale opérationnelle (OMA)

Caractéristiques techniques — Sismographe
Type de capteur : Géophone électroniquement égalisé
Axes : 3, orientés orthogonalement
Plages de mesure : ±12,5, ±25, ±50, ±100 mm/s
Sensibilités : 40, 80, 160, 320 V/m/s
Réponse en fréquence : 1 Hz ÷ 80 Hz @200 Sps; 1 Hz ÷ 125 Hz @500/1000 Sps
Plage dynamique : >130 dB

Caractéristiques techniques — Accéléromètre
Type de capteur : Accéléromètre MEMS
Axes : 3, orientés orthogonalement
Plage de mesure : ±3 g
Réponse en fréquence : 0 Hz ÷ 80 Hz @200 Sps; 0 Hz ÷ 125 Hz @500/1000 Sps
Plage dynamique : 120 dB @25 Sps; 108,5 dB @250 Sps; >130 dB
Bruit (densité) : 0,7 μg/√Hz (typ.)

Caractéristiques générales
Taux d'échantillonnage : 10, 25, 50, 100, 200, 250, 500, 1000 sps
Résolution : convertisseur 32 bits
Synchronisation : récepteur GNSS interne, NTP, RTC haute stabilité (dérive 0,5 ppm)
Modes d'enregistrement : enregistrement continu via SeedLink ; enregistrement d'événements configurable avec pré/post-trigger et enregistrement des statistiques de signal (min, max, moy, RMS) avec intervalles de 10–100 s
Stockage : microSD interne 32 GB
Formats de fichier : SolGeo EVE, MiniSEED, ASCII, CSV

Caractéristiques environnementales
Température de fonctionnement : -20 ÷ +70 °C sans batterie interne ; -20 ÷ +50 °C avec batterie interne*
Température de stockage : -40 ÷ +90 °C sans batterie interne ; -20 ÷ +50 °C avec batterie interne
Humidité : 0–100%

Caractéristiques physiques
Poids : 4 kg
Dimensions (L x l x H) : 160 mm x 160 mm x 130 mm
Boîtier : coffret aluminium peint
Indice de protection : IP67

Spécifications

• Modèle : Guardian BB
• Marque : SolGeo
• Sismographe triaxial Classe 1 intégré à un accéléromètre MEMS faible bruit (0,7 μg/√Hz)
• Chaîne de géophones linéarisée à partir de 1 Hz
• Plages et sensibilités sismographe : ±12,5 à ±100 mm/s ; 40–320 V/m/s
• Plage de l'accéléromètre : ±3 g
• Échantillonnage : 10–1000 sps ; ADC 32 bits
• Synchronisation : GNSS, NTP, RTC haute stabilité (0,5 ppm)
• Enregistrement : continu via SeedLink ; enregistrement d'événements configurable ; statistiques de signal
• Stockage : microSD 32 GB ; formats : MiniSEED, SolGeo EVE, ASCII, CSV
• Environnement : larges plages de température fonctionnement/stockage ; 0–100% humidité
• Physique : 4 kg ; 160×160×130 mm ; boîtier aluminium ; IP67
• Optionnel : PoE, batterie interne (jusqu'à ~10 h)
• Conformité : DIN 4150-3, DIN 45669-1, UNI 9916
