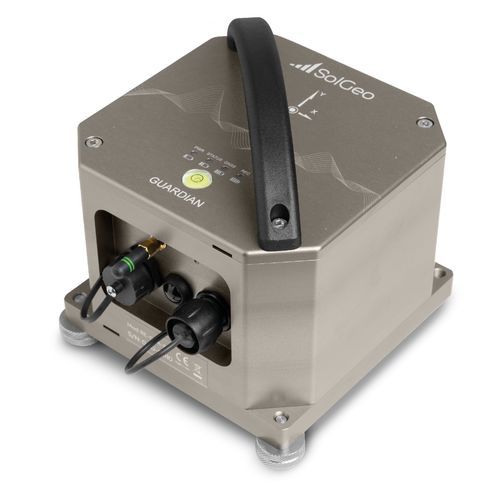

Sismographe à 3 canaux Guardian AS

avec batterie rechargeabled'acquisition de donnéescompact

Panoramique
Guardian AS est un sismographe tri‑axial de Classe 1 conçu pour le monitorage structurel des bâtiments. Compact et précis, il effectue des mesures de vitesse dynamique conformes aux normes DIN 4150-3, DIN 45669-1 et UNI 9916.

Caractéristiques générales
Équipé d'une terna de géophones linéarisés offrant une dynamique supérieure à 130 dB, il fournit des données fiables et une installation rapide via un système de fixation à tassel unique et des vis de réglage pour un nivellement parfait sur toute surface.
Gestion avancée de la connectivité et des données avec prise en charge des protocoles standard (par ex. SeedLink) pour intégration avec des logiciels professionnels. Fonctionnalité client/serveur FTP/SFTP pour transfert de fichiers vers la mémoire flash interne. Interface web (Seismic Web Configurator) pour surveillance de l'état, visualisation des formes d'onde et configuration à distance. Système d'alerte intégré avec sortie numérique et voyants LED d'état.

Configurations optionnelles

• Alimentation PoE (Power over Ethernet)
• Batterie interne (jusqu'à 10 h d'autonomie)
• Récepteur GNSS interne pour synchronisation temporelle

Applications

• Mesures HVSR
• Surveillance structurelle civile
• Réseaux sismiques

Caractéristiques techniques
Type de capteur : Géophone égalisé électroniquement
Nombre d'axes : 3, orientés orthogonalement
Plages de mesure : ±12,5, ±25, ±50, ±100 mm/s
Sensibilités : 40, 80, 160, 320 V/m/s
Réponse en fréquence : 1 Hz à 80 Hz @200 sps; 1 Hz à 125 Hz @500/1000 sps
Fréquences d'échantillonnage : 10, 25, 50, 100, 200, 250, 500, 1000 sps
Résolution : 32 bits
Plage dynamique : >130 dB
Linéarité : ±0,4 dB (Classe 1 - DIN 45699-1)
Phase : Classe 1 - DIN 45699-1
Synchronisation : RTC avec dérive 0,5 ppm; synchronisation NTP; GNSS intégré en option
Modes d'enregistrement : Enregistrement continu via SeedLink; enregistrement d'événements au franchissement de seuils configurables avec longueur pré/post-trigger sélectionnable; enregistrement des statistiques du signal (min, max, moyenne, RMS) avec intervalle sélectionnable de 10 à 100 s
Mémoire de données : 32 GB interne; emplacement microSD interne
Formats de données : Solgeo EVE, MiniSEED, Ascii, CSV

Caractéristiques environnementales
Température de fonctionnement : -20 à +70 °C sans batterie interne; -20 à +50 °C avec batterie interne (*plage recommandée pendant la charge plus restreinte)
Température de stockage : -40 à +90 °C sans batterie interne; -20 à +50 °C avec batterie interne
Humidité : 0–100%

Caractéristiques physiques
Poids : 4 kg
Dimensions (LxPxH) : 160 mm x 160 mm x 130 mm
Boîtier : Aluminium peint
Indice de protection : IP67

Caractéristiques clés / Synthèse technique

• Capteur : géophone égalisé électroniquement, tri‑axial, Classe 1
• Plage dynamique : >130 dB; résolution 32 bits
• Plages de mesure : jusqu'à ±100 mm/s; sensibilités multiples sélectionnables
• Échantillonnage : jusqu'à 1000 sps
• Formats de données : MiniSEED, CSV, Ascii, Solgeo EVE
• Mémoire : 32 GB interne + microSD
• Synchronisation : RTC/NTP; GNSS en option
• Protection environnementale : IP67; large plage de température opérationnelle
