Ventilateur haute performance Pirox

haute températuresilencieuxIP55

Présentation

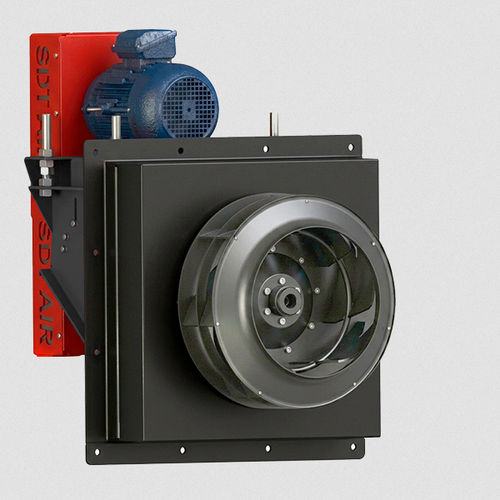

La série PIROX de SDT Air est un ventilateur centrifuge à réaction conçu pour la recirculation de gaz chauds dans des procédés thermiques industriels nécessitant un fonctionnement continu, fiable et sûr en conditions de température sévères. Configuré en plug fan avec transmission par courroie et caisson thermiquement isolé, l'ensemble est prévu pour de faibles vibrations, un niveau sonore réduit et une longue durée de service en exploitation continue.

Applications typiques

• Fours
• Chaudières
• Cabines de peinture
• Séchoirs
• Fours et chambres thermiques isolés
• Brûleurs
• Fours de fusion
• Systèmes de contrôle de température

Isolation thermique

• Isolation en laine de roche haute densité
• Densité : 145 kg/m³
• Épaisseur standard paroi : 150 mm

Turbine à réaction

• Roue autonettoyante
• Roue renforcée à aubes courbées vers l’arrière (type réaction) à haut rendement
• Fabrication en acier laminé au carbone
• Équilibrage dynamique pour réduire bruit et vibrations

Caractéristiques principales

• Roue haute performance
• Conception autonettoyante
• Équilibrage dynamique
• Finition peinture anticalorique noire sur roue
• Construction monobloc étanche heavy duty

Système d'entraînement

• Groupe d'entraînement avec protections conformes à la norme ISO 13857
• Courroie haute efficacité sans maintenance

Performance thermique

• Plage de température du gaz en service continu : -40 °C à 350 °C
• Versions optionnelles jusqu'à 450 °C sur demande
• Température ambiante maximale pour le moteur : 60 °C

Finition standard

• Construction en acier laminé au carbone
• Peinture résistante à la chaleur
• Finition de protection anticorrosion C3
• Roue avec finition peinture anticalorique noire

Motorisation et rendement

• Moteurs TEFC : moteurs asynchrones normalisés IEC, à cage d’écureuil
• Indice de protection IP55
• Isolation électrique classe F
• Moteur montage B3 sur banc

Tensions standard

• 230/400 V 50 Hz pour moteurs triphasés jusqu'à 4 kW
• 400/690 V 50 Hz pour puissances supérieures

Conformité ErP

• IE3 (Efficacité Premium) : de série de 0,75 kW à 55 kW
• IE4 (Super Premium) : à partir de 75 kW
• IE2 (Haute efficacité) : pour puissances inférieures à 0,75 kW

Caractéristiques techniques

• Dénomination série/modèle : PIROX
• Type : Ventilateur centrifuge à réaction (plug fan), transmission par courroie
• Isolation : laine de roche 145 kg/m³ ; épaisseur standard 150 mm
• Matériaux : acier laminé au carbone (châssis et roue)
• Roue : aubes orientées vers l’arrière, renforcée, autonettoyante, finition peinture anticalorique noire
• Équilibrage dynamique de la roue
• Construction monobloc étanche heavy duty
• Système d'entraînement : groupe protégé selon ISO 13857 ; courroie haute efficacité sans maintenance
• Plage température gaz continu : -40 °C à 350 °C (jusqu'à 450 °C sur demande)
• Température ambiante maximale moteur : 60 °C
• Moteurs : TEFC, IEC, IP55, isolation classe F, montage B3 sur banc
• Tensions : 230/400 V 50 Hz (jusqu'à 4 kW) ; 400/690 V 50 Hz (pour puissances supérieures)
• ErP : IE2 / IE3 / IE4 selon puissance (voir fiche technique)
• Finition : peinture résistante à la chaleur ; protection anticorrosion C3
