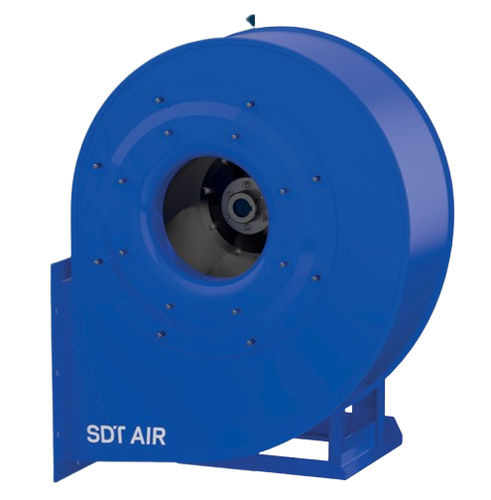

Ventilateur industriel CMD series

haute performancecentrifugepour abattement de poussières

VENTILATEUR CENTRIFUGE À PRESSION MOYENNE VERSION INDUSTRIELLE : SYSTÈME 4 - ENTRAÎNEMENT DIRECT La série MOVEX-P de SDT Air a été conçue pour les applications industrielles nécessitant un débit d’air constant dans des conditions de pression moyenne. Sa configuration « Système 4 » — caractérisée par une roue montée directement sur l’arbre du moteur, ce dernier étant soutenu par un châssis rigide — garantit un alignement permanent, une transmission de puissance maximale et une réduction significative des besoins en maintenance. ARCHITECTURE, INTÉGRITÉ ET CONDITIONS DE FONCTIONNEMENT Conception et matériaux évolutifs Toutes les pièces en métal ferreux du ventilateur sont fabriquées en acier au carbone, garantissant ainsi la robustesse structurelle et la durabilité dans les environnements industriels. Le carter est adapté à la taille de l’équipement afin d’optimiser la résistance et la durée de vie : - Tailles jusqu’à 630 : construction pliée de haute précision (à joint serré) - Tailles à partir de 630 : fabrication soudée en continu pour une rigidité structurelle maximale Stabilité dynamique - Pied d'appui avant inclus pour minimiser les vibrations - En option jusqu'à la taille 500 - De série à partir de la taille 560 Roue à aubes incurvées vers l'arrière - Aubes inclinées vers l'arrière avec un profil autonettoyant - Équilibrées statistiquement et dynamiquement - Fonctionnement silencieux, même avec de l’air chargé de particules Polyvalence de montage - Orientation réglable sur site jusqu’à la taille 630 - Tailles 710 à 1 000 : orientation définie en usine pour garantir l’intégrité de l’assemblage Conditions de fonctionnement – version thermique - Version standard : adaptée à un fonctionnement continu avec des températures d’air allant jusqu’à 130 °C - Versions haute température : disponibles via des configurations spécifiques avec des roues de refroidissement, un choix de matériaux et des solutions de conception adaptées à la dilatation thermique Ces configurations permettent un fonctionnement continu jusqu’à 250 °C tout en préservant la fiabilité structurelle de l’unité. MOTORISATION ET RENDEMENTMOTORISATION ET RENDEMENTMOTORISATION ET RENDEMENT Moteurs TEFC Équipés de moteurs entièrement fermés et refroidis par ventilateur, conçus pour un fonctionnement fiable dans des environnements industriels exigeants. Conformité ErP - IE3 (rendement premium) : de série de 0,75 kW à 55 kW - IE4 (rendement « Super Premium ») : à partir de 75 kW - IE2 (rendement élevé) : pour les puissances nominales inférieures à 0,75 kW FINITION STANDARD Revêtement industriel standard adapté aux environnements industriels non agressifs
