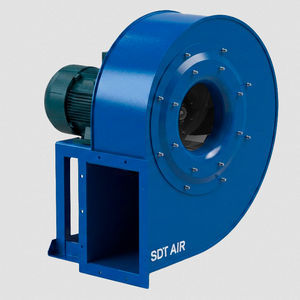

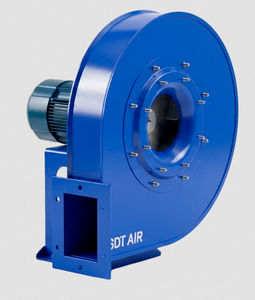

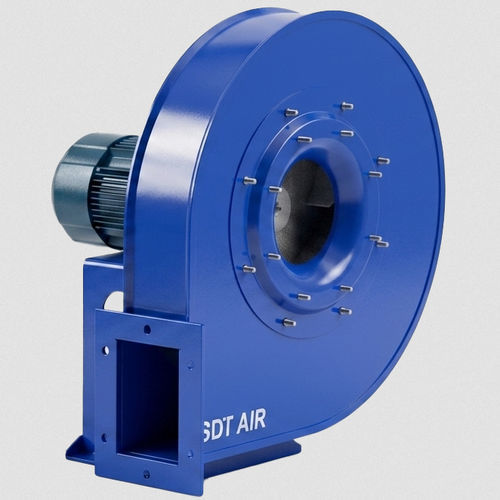

Ventilateur haute performance Pressox

silencieuxcentrifugede refroidissement

Vue d'ensemble
La série Pressox de SDT Air est un ventilateur centrifuge de moyenne pression à simple aspiration, de conception robuste, avec carrosserie et roue en tôle d'acier. Conçu pour l'air propre à faiblement chargé en poussières et pour des processus industriels nécessitant des pressions élevées à faibles ou moyens débits. Configuration Système 4 : roue montée directement sur l'arbre du moteur et moteur porté sur une bancale rigide pour garantir l'alignement permanent, la transmission directe et la réduction de la maintenance.

Caractéristiques principales

• Ventilateur centrifuge moyenne pression, simple aspiration
• Carrosserie et roue en tôle d'acier, conception robuste
• Adapté pour air propre et charges légères en poussières
• Configuration Système 4 : roue sur arbre moteur, moteur sur bancale rigide
• Transmission par courroie à partir du diamètre 710 ; entraînement direct à partir du diamètre 1120

Applications typiques

• Transport pneumatique
• Extraction et extraction localisée
• Aspiration d'air propre et après filtres/séparateurs/cyclones
• Refroidissement de machines
• Séchage de matériaux
• Fours industriels

Conception et caractéristiques aérodynamiques
Le ventilateur intègre un rotor à pales incurvées vers l'arrière avec profil autolissant, équilibré statiquement et dynamiquement pour un fonctionnement silencieux et efficace. La stabilité dynamique est améliorée par un pied d'appui avant réduisant les vibrations. Le montage permet un réglage d'orientation sur site jusqu'au diamètre 630 ; pour les diamètres 710–1000 l'orientation est définie en usine pour garantir l'intégrité de l'ensemble.

Construction, matériaux et finitions

• Construction standard : acier au carbone pour toutes les pièces ferreuses, roue et carter en tôle d'acier
• Assemblage : emboîtement de haute précision jusqu'au diamètre 630 ; soudage continu à partir de 630 pour une rigidité structurelle maximale
• Finition standard : peinture industrielle pour environnements non agressifs ; traitements anticorrosion et résistant à la chaleur en option

Exécutions thermiques et spéciales

• Fonctionnement continu standard jusqu'à 130 °C
• Exécutions haute température avec roue refroidie, sélection de matériaux et solutions constructives pour dilatations — fonctionnement continu jusqu'à 250 °C possible
• Exécutions spéciales : acier inoxydable (AISI 304 / 316), Corten, Hardox, revêtements résistants à la chaleur, galvanisation à chaud, revêtements C4/C5, carters étanches ou isolés, versions antidéflagrantes, portes d'inspection, vidanges, moteurs certifiés ATEX

Motorisation et efficacité

• Moteurs TEFC (totally enclosed, external ventilation) pour environnements industriels exigeants
• Conformité ErP : IE3 standard de 0,75 kW à 55 kW ; IE4 à partir de 75 kW ; IE2 pour puissances inférieures à 0,75 kW

Caractéristiques / spécifications techniques

• Nom commercial : Pressox (SDT Air)
• Type : ventilateur centrifuge de moyenne pression, simple aspiration
• Configuration : Système 4 (roue sur arbre moteur, moteur sur bancale rigide)
• Roue : pales orientées vers l'arrière, profil autolissant, équilibrage statique et dynamique
• Matériaux : acier au carbone standard ; options : inox, Corten, Hardox
• Montage : orientable sur site jusqu'au diamètre 630 ; orientation usine pour 710–1000
• Transmission : courroie à partir du 710 ; entraînement direct à partir du 1120
• Température de service : standard jusqu'à 130 °C ; exécutions spéciales jusqu'à 250 °C
• Finition : peinture industrielle standard ; options : revêtements résistants, galvanisation, C4/C5
• Options : portes d'inspection, vidanges, carters étanches/isolés, versions antidéflagrantes, moteurs ATEX
• Applications : transport pneumatique, extraction, aspiration localisée, refroidissement de machines, séchage, fours industriels, aspiration après filtration
