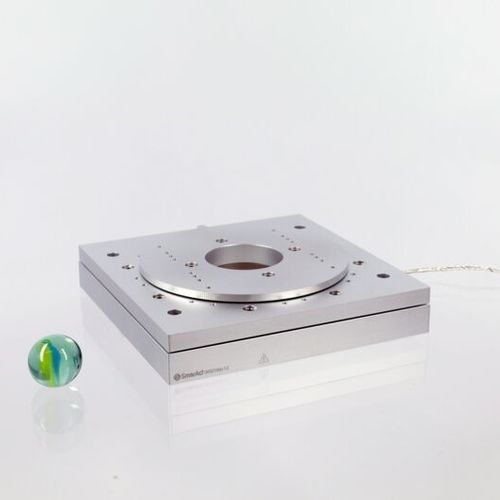

Platine rotative SR-9219C

aluminiumcompatible videen boucle fermée

L'étage SR-9219C est équipé d'un palier en céramique qui assure une compatibilité totale avec l'ultravide. Des versions en matériaux non magnétiques sont également disponibles. Grâce à ses dimensions externes et à son schéma de trous de montage, cette platine de rotation peut être montée directement sur les platines linéaires des séries CLS-92 et MLS-92. Mécanique Course [ - ∞ Couple de blocage [Ncm] - ≥ 10 Force normale max. Force normale [N] - 25 Dimensions [mm] - 92 x 92 x 19 Poids [g] - 250 Ouverture [mm] - 30 Boucle ouverte Vitesse angulaire [°/s] - 15 Résolution en boucle ouverte (H)CU [µ - < 50 Résolution en boucle ouverte MCS2 [µ - < 1 Boucle fermée Types de capteurs - S Résolution du capteur [µ - 15 Vitesse angulaire [°/s] - 15 Options de matériaux Options de matériaux - Aluminium en standard ; base en acier (-ST) ; base en titane (-TI) ; Options de performance - Couple de blocage plus élevé Options de vide - HV (1E-6 mbar) ; UHV (1E-11 mbar) Option amagnétique - Oui (-NM)
