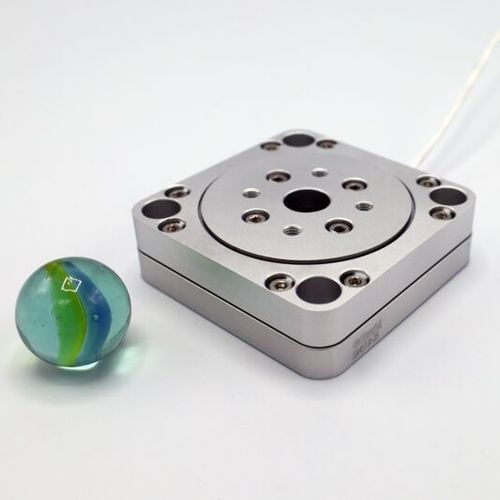

La platine rotative SR-4513 a une base carrée et présente une ouverture libre de 8 mm de diamètre.
Sa hauteur est relativement faible par rapport à son encombrement. Il est donc facile d'intégrer cette platine dans des systèmes de positionnement à plat. Elle est dotée d'un roulement robuste en acier inoxydable et est également disponible dans une version à vide poussé.
Course [ - ∞
Couple de blocage [Ncm]≥ 5
Max. Force normale [N]20
Dimensions [mm]45 x 45 x 12.5
Poids [g]89
Ouverture [mm]8
Boucle ouverte
Vélocité angulaire [°/s]≥ 15
Résolution en boucle ouverte [µ]< 2
Boucle fermée
Types de capteursL, S
Résolution en boucle fermée [µ]15
Options
Option matériaux sAluminium en standard ; base en acier (-ST) ; base en titane (-TI) ;
Options de performance Couple de blocage plus élevé
---
