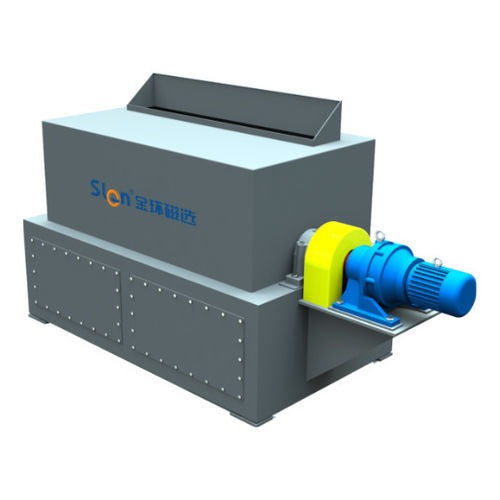

Séparateur de matériaux secs SGTF series

magnétique à tambourpour minerairotatif

Description du produit :
Le SGTF dry LIMS est un séparateur magnétique à tambour sec basse intensité conçu pour la pré-concentration de minerais magnétiques de faible teneur, l'extraction de particules magnétiques dans des minerais non métalliques, le traitement des queues en conditions sèches et la purification de poudres de laitier sulfurique et de concentré de fer.

Caractéristiques principales :

• Pas d'eau nécessaire pour le traitement, adapté aux opérations sèches ou en circuit fermé ;
• Système magnétique semicirculaire multi-étages améliorant l'efficacité de séparation ;
• Régulation de vitesse du tambour en continu permettant un ajustement flexible des paramètres de traitement ;

Conception et fonctionnement :
L'équipement comprend un mécanisme de tambour rotatif, une structure porteuse, une boîte de vitesses et un ensemble magnétique. Le matériau traverse le tambour où des pôles magnétiques semicirculaires génèrent un champ intense qui retient les particules magnétiques sur la surface du tambour. Les particules retenues sont transportées vers la zone non magnétique et déchargées dans la sortie concentré sous l'effet de la gravité et de la force centrifuge, tandis que les matières non magnétiques s'évacuent par la sortie des résidus.

Paramètres techniques :

• Modèles disponibles : SGTF-612, SGTF-618, SGTF-712, SGTF-718, SGTF-918, SGTF-924, SGTF-1018, SGTF-1021, SGTF-1024, SGTF-1030, SGTF-1218, SGTF-1224, SGTF-1230, SGTF-1236, SGTF-1245
• Plage de diamètres : 600–1200 mm
• Plage de longueurs : 1200–4500 mm
• Plage de vitesses : 0–40 / 0–60 / 0–70 / 0–80 tr/min selon modèle
• Taille d'alimentation : 0–12 mm
• Débit : 10–250 t/h selon modèle
• Puissance : 5.5–55 kW selon modèle
• Poids : 1.55–17 t selon modèle

Données type par modèle :

• SGTF-612 — Diamètre : 600 mm ; Longueur : 1200 mm ; Vitesse : 0–80 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 10–15 t/h ; Puissance : 5.5 kW ; Poids : 1.55 t
• SGTF-618 — Diamètre : 600 mm ; Longueur : 1800 mm ; Vitesse : 0–80 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 15–25 t/h ; Puissance : 7.5 kW ; Poids : 1.70 t
• SGTF-712 — Diamètre : 750 mm ; Longueur : 1200 mm ; Vitesse : 0–70 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 20–35 t/h ; Puissance : 7.5 kW ; Poids : 2.2 t
• SGTF-718 — Diamètre : 750 mm ; Longueur : 1800 mm ; Vitesse : 0–70 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 35–45 t/h ; Puissance : 11 kW ; Poids : 3.3 t
• SGTF-918 — Diamètre : 900 mm ; Longueur : 1800 mm ; Vitesse : 0–60 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 45–65 t/h ; Puissance : 15 kW ; Poids : 4.5 t
• SGTF-924 — Diamètre : 900 mm ; Longueur : 2400 mm ; Vitesse : 0–60 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 65–80 t/h ; Puissance : 18.5 kW ; Poids : 5 t
• SGTF-1018 — Diamètre : 1050 mm ; Longueur : 1800 mm ; Vitesse : 0–60 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 80–100 t/h ; Puissance : 18.5 kW ; Poids : 5.5 t
• SGTF-1021 — Diamètre : 1050 mm ; Longueur : 2100 mm ; Vitesse : 0–60 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 100–120 t/h ; Puissance : 22 kW ; Poids : 6.5 t
• SGTF-1024 — Diamètre : 1050 mm ; Longueur : 2400 mm ; Vitesse : 0–60 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 120–135 t/h ; Puissance : 22 kW ; Poids : 8 t
• SGTF-1030 — Diamètre : 1050 mm ; Longueur : 3000 mm ; Vitesse : 0–60 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 135–145 t/h ; Puissance : 30 kW ; Poids : 10.5 t
• SGTF-1218 — Diamètre : 1200 mm ; Longueur : 1800 mm ; Vitesse : 0–40 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 145–165 t/h ; Puissance : 22 kW ; Poids : 7 t
• SGTF-1224 — Diamètre : 1200 mm ; Longueur : 2400 mm ; Vitesse : 0–40 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 165–185 t/h ; Puissance : 30 kW ; Poids : 9 t
• SGTF-1230 — Diamètre : 1200 mm ; Longueur : 3000 mm ; Vitesse : 0–40 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 185–205 t/h ; Puissance : 37 kW ; Poids : 11.5 t
• SGTF-1236 — Diamètre : 1200 mm ; Longueur : 3600 mm ; Vitesse : 0–40 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 205–225 t/h ; Puissance : 45 kW ; Poids : 13.5 t
• SGTF-1245 — Diamètre : 1200 mm ; Longueur : 4500 mm ; Vitesse : 0–40 tr/min ; Taille d'alimentation : 0–12 mm ; Débit : 225–250 t/h ; Puissance : 55 kW ; Poids : 17 t
