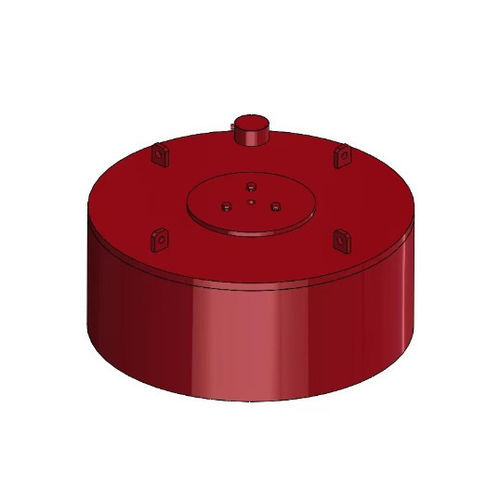

Nettoyeur magnétique pour copeaux métalliques RCDB series

Description du produit
Le séparateur électromagnétique à disque RCDB est une unité d'élimination de fer développée par SLon à partir d'une longue expérience en équipements de séparation magnétique. Il intègre une conception spécifique du noyau magnétique et du circuit magnétique et utilise des matériaux thermoconducteurs et isolants. La série RCDB est destinée à l'élimination continue des particules ferriques sur convoyeurs dans les industries des métaux lourds, légers, précieux et rares et pour des environnements exigeants.

Caractéristiques produit

• Construction entièrement fermée et remplie avec refroidissement naturel : étanche à l'humidité et résistante à la pollution
• Bonne isolation et dissipation rapide de la chaleur
• Forte attraction magnétique et taux d'élimination des ferreux élevé
• Possibilité d'automatisation et de pilotage par programme pour un fonctionnement stable

Principe de fonctionnement
En charge, l'électroaimant génère un champ magnétique fort et uniforme qui pénètre la couche de matériau sur le convoyeur. Les particules ferreuses sont soulevées du produit en masse et adhèrent à la face inférieure du séparateur à disque. Le RCDB est conçu pour un nettoyage manuel : le matériau ferreux capturé reste fixé tant que le système est sous tension et se détache lors de la mise hors tension pour le nettoyage périodique.

Paramètres techniques (lignes du tableau)
En‑tête : Type, Méthode de refroidissement, Largeur de bande (mm), Hauteur de levage nominale (mm), Puissance d'excitation (kw), Intensité magnétique (mt), Dimensions A (mm), C (mm), D (mm), F (mm), Poids (kg)
RCDB-5, Natural Cooling, 500, 150, ≤2, ≥70, A=854, C=455, D=600, F=420, Weight=545
RCDB-6, Natural Cooling, 650, 200, ≤3, ≥70, A=970, C=390, D=660, F=355, Weight=610
RCDB-8, Natural Cooling, 800, 250, ≤4, ≥70, A=1000, C=560, D=660, F=515, Weight=1080
RCDB-10, Natural Cooling, 1000, 300, ≤5, ≥70, A=1200, C=570, D=900, F=525, Weight=1410
RCDB-12, Natural Cooling, 1200, 350, ≤6.5, ≥70, A=1400, C=680, D=900, F=635, Weight=2090
RCDB-14, Natural Cooling, 1400, 400, ≤12, ≥70, A=1500, C=810, D=1200, F=790, Weight=3060
RCDB-16, Natural Cooling, 1600, 450, ≤14.5, ≥70, A=1600, C=930, D=1300, F=885, Weight=4400
RCDB-18, Natural Cooling, 1800, 500, ≤18, ≥70, A=1980, C=1000, D=1680, F=985, Weight=5400
RCDB-20, Natural Cooling, 2000, 550, ≤31.5, ≥70, A=2160, C=1010, D=1900, F=1000, Weight=6650

Remarque sur les variantes
La famille de produits comprend également des variantes RCDB‑T série moyenne et petite avec plusieurs configurations T1/T2/T3 pour les modèles de base RCDB‑6 à RCDB‑20. Les variantes offrent différentes combinaisons de hauteurs de levage nominales, limites de puissance d'excitation et valeurs dimensionnelles/masse tout en maintenant le refroidissement naturel et une intensité magnétique typique ≥70 mt. Les lignes complètes et variantes T sont disponibles sur la fiche technique.

Spécifications techniques

• Série : série RCDB
• Marque : SLon
• Méthode de refroidissement : refroidissement naturel (conception auto‑refroidissante)
• Largeurs de bande disponibles : 500 mm à 2000 mm (selon modèle)
• Hauteur de levage nominale : plage typique 150 mm à 550 mm (selon modèle)
• Plage de puissance d'excitation : env. ≤2 kW à ≤31.5 kW selon le modèle
• Intensité magnétique : ≥70 mt (typique pour les modèles listés)
• Dimensions et masses : varient selon le modèle (exemples : RCDB‑5 poids 545 kg, RCDB‑10 poids 1410 kg, RCDB‑20 poids 6650 kg)
• Conception : type disque entièrement fermé, étanche à l'humidité, résistant à la pollution, nettoyage manuel
