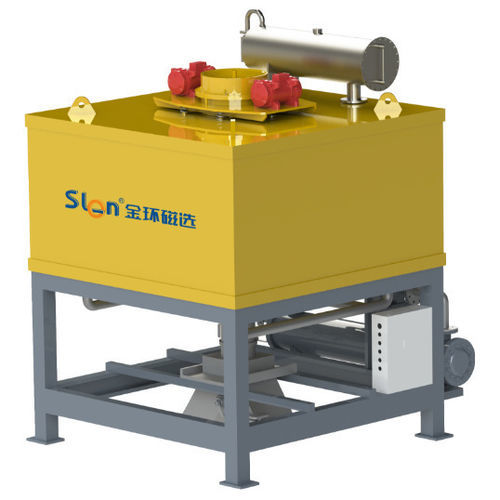

Séparateur de poudre SDGF series

magnétique à gradient élevéà secpour matériaux fins

Description du produit
La série SDGF est un séparateur magnétique électromagnétique pour poudres sèches, conçu pour éliminer les fines particules de fer et les oxydes de fer faiblement magnétiques des poudres en vrac. Convient aux minéraux non métalliques (quartz, feldspath, néphéline, kaolin, fluorine, carbonate de lithium) et utilisé dans les industries chimiques, plastiques et pharmaceutiques pour l'élimination sèche du fer et la purification des poudres.

Caractéristiques du produit

• Champ magnétique à fort gradient et zone de tri étendue pour capturer efficacement les particules fines et faiblement magnétiques ;
• Matrice magnétique équipée d'un dispositif de vibration pour éviter l'encrassement et traiter les matériaux à faible fluidité ;
• Matrices magnétiques interchangeables et résistantes à la corrosion, adaptées aux différentes granulométries ;
• Fonctionnement stable et fiable avec un haut niveau d'automatisation pour les process industriels continus.

Principe de fonctionnement
L'alimentation électrique excite la bobine pour générer un champ magnétique à haut gradient dans la zone de tri. Le matériau est alimenté en continu ; les particules magnétiques sont retenues par la matrice magnétique tandis que les particules non magnétiques traversent les interstices et tombent dans la boîte de concentrat pour évacuation. La vibration de la matrice améliore l'alimentation et prévient les blocages.

Paramètres techniques (tableau)
Modèle | Intensité magnétique (T) | Diamètre (mm) | Courant (A) | Puissance (kW) | Moteur (kW) | Poids (kg) | Capacité de traitement (t/h)
SDGF-250 | 0.4 | 250 | ≤75 | ≤14 | 0.37*2 | 2000 | 1-3
SDGF-250 | 0.6 | 250 | ≤75 | ≤26 | 0.37*2 | 3600 | 1-3
SDGF-250 | 0.8 | 250 | ≤75 | ≤38 | 0.37*2 | 6000 | 1-3
SDGF-430 | 0.4 | 430 | ≤125 | ≤20 | 0.8*2 | 4500 | 2-6
SDGF-430 | 0.6 | 430 | ≤150 | ≤38 | 0.8*2 | 8500 | 2-6
SDGF-430 | 0.8 | 430 | ≤210 | ≤58 | 0.8*2 | 14000 | 2-6
SDGF-600 | 0.4 | 600 | ≤130 | ≤30 | 1.1*2 | 9500 | 3-12
SDGF-600 | 0.6 | 600 | ≤170 | ≤52 | 1.1*2 | 14000 | 3-12
SDGF-600 | 0.8 | 600 | ≤235 | ≤80 | 1.1*2 | 20000 | 3-12
SDGF-800 | 0.4 | 800 | ≤120 | ≤38 | 2.2*2 | 14500 | 5-18
SDGF-800 | 0.6 | 800 | ≤190 | ≤72 | 2.2*2 | 21000 | 5-18
SDGF-800 | 0.8 | 800 | ≤260 | ≤95 | 2.2*2 | 30000 | 5-18

Caractéristiques / spécifications techniques

• Nom de la série : SDGF
• Application : Élimination et purification sèches des fines de fer et des oxydes de fer faiblement magnétiques ; adapté aux minéraux non métalliques et aux industries chimique, plastique et pharmaceutique
• Matrice magnétique : Dispositif de vibration pour matériaux peu fluides ; matériaux magnétiques résistants à la corrosion ; matrices dédiées selon la granulométrie
• Automatisation et fiabilité : Conçu pour un fonctionnement continu et stable avec un haut degré d'automatisation
• Modèles disponibles et caractéristiques principales : SDGF-250 (φ250 mm, moteur 0.37*2 kW, poids 2000/3600/6000 kg, capacité 1–3 t/h) ; SDGF-430 (φ430 mm, moteur 0.8*2 kW, poids 4500/8500/14000 kg, capacité 2–6 t/h) ; SDGF-600 (φ600 mm, moteur 1.1*2 kW, poids 9500/14000/20000 kg, capacité 3–12 t/h) ; SDGF-800 (φ800 mm, moteur 2.2*2 kW, poids 14500/21000/30000 kg, capacité 5–18 t/h).
