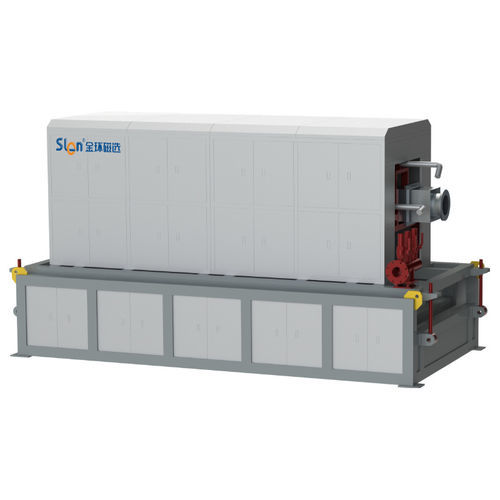

Séparateur pour métaux ferreux WCT series

magnétique permanentde processpour minerai

Présentation du produit :
Le séparateur magnétique permanent interne WCT est conçu pour la pré-concentration et l’élimination du fer en traitement des minéraux. Il permet de séparer les minéraux magnétiques des minerais mélangés et d’extraire les impuretés ferreuses des minéraux non métalliques.

Applications :

• Pré-sélection du magnétite vanadium‑titane et des minerais de fer mixtes
• Concentration de sables de plage, de quartz et de sables minéraux à gros grains
• Déferraillage de quartz, feldspath, kaolin et autres minéraux non métalliques

Caractéristiques principales :

• Système à aimants permanents et matrice magnétique offrant une forte induction et une profondeur d’action pour une séparation efficace
• Adaptation à une large gamme de granulométries et bonne résistance à l’encrassement
• Qualité du concentré réglable via la vitesse de rotation du cylindre et le débit d’eau de lavage
• Faible consommation d’énergie et d’eau pour réduire les coûts d’exploitation
• Emprise réduite, fonctionnement stable, faible nuisance sonore et maintenance simplifiée

Principe de fonctionnement :
Le matériau alimenté entre dans la trémie d’alimentation puis dans le cylindre de séparation. Un système magnétique fixe crée un champ non uniforme dans la zone de séparation. Les particules magnétiques sont attirées vers la paroi intérieure ou la matrice magnétique et tournent avec le cylindre. En arrivant dans la zone non magnétique supérieure, les particules magnétiques sont entraînées par gravité et par l’eau de lavage vers la goulotte des concentrés puis collectées dans la boîte de sortie. Les matériaux non magnétiques sont évacués vers la trémie de rejet, assurant une séparation continue.

Caractéristiques techniques :

• Paramètres courants : Densité d’alimentation 10–40 % ; Angle de travail 0–22° ; Taille d’alimentation 0–15 mm ; Induction magnétique 0,2–0,8 T
• WCT-1030 — Diamètre cylindre : 1000 mm ; Largeur : 3000 mm ; Vitesse : 5–20 r/min ; Débit : 5–100 t/h ; Puissance : 18,5 kW ; Poids : 13 t
• WCT-1036 — Diamètre cylindre : 1000 mm ; Largeur : 3600 mm ; Vitesse : 5–20 r/min ; Débit : 60–120 t/h ; Puissance : 18,5 kW ; Poids : 15 t
• WCT-1040 — Diamètre cylindre : 1000 mm ; Largeur : 4000 mm ; Vitesse : 5–20 r/min ; Débit : 70–130 t/h ; Puissance : 18,5 kW ; Poids : 17 t
• WCT-1230 — Diamètre cylindre : 1200 mm ; Largeur : 3000 mm ; Vitesse : 5–20 r/min ; Débit : 70–120 t/h ; Puissance : 22 kW ; Poids : 15 t
• WCT-1236 — Diamètre cylindre : 1200 mm ; Largeur : 3600 mm ; Vitesse : 5–20 r/min ; Débit : 90–140 t/h ; Puissance : 22 kW ; Poids : 17 t
• WCT-1240 — Diamètre cylindre : 1200 mm ; Largeur : 4000 mm ; Vitesse : 5–20 r/min ; Débit : 100–150 t/h ; Puissance : 22 kW ; Poids : 19 t
• WCT-1430 — Diamètre cylindre : 1400 mm ; Largeur : 3000 mm ; Vitesse : 5–20 r/min ; Débit : 90–160 t/h ; Puissance : 22 kW ; Poids : 20 t
• WCT-1436 — Diamètre cylindre : 1400 mm ; Largeur : 3600 mm ; Vitesse : 5–20 r/min ; Débit : 100–170 t/h ; Puissance : 22 kW ; Poids : 22 t
• WCT-1440 — Diamètre cylindre : 1400 mm ; Largeur : 4000 mm ; Vitesse : 5–20 r/min ; Débit : 110–180 t/h ; Puissance : 22 kW ; Poids : 24 t
• WCT-1630 — Diamètre cylindre : 1600 mm ; Largeur : 3000 mm ; Vitesse : 5–20 r/min ; Débit : 120–170 t/h ; Puissance : 30 kW ; Poids : 22 t
• WCT-1636 — Diamètre cylindre : 1600 mm ; Largeur : 3600 mm ; Vitesse : 5–20 r/min ; Débit : 130–190 t/h ; Puissance : 30 kW ; Poids : 24 t
• WCT-1640 — Diamètre cylindre : 1600 mm ; Largeur : 4000 mm ; Vitesse : 5–20 r/min ; Débit : 140–200 t/h ; Puissance : 30 kW ; Poids : 26 t
